Motic数字切片扫描与应用系统

形态学教学/病理诊断（远程会诊）/科学研究新工具、新平台、新应用

Motic数字切片扫描与应用系统，是利用全自动显微镜扫描平台，结合虚拟切片软件系统，对传统玻璃切片进行扫描、无缝拼接，生成一张全视野（Whole Slide Image, WSI）的数字化切片（也称虚拟切片），这样，在计算机上，如同 在显微镜下，可进行不同倍率观察（4x,10x,20x,40x,100x等），并在一定范围内 （1x〜100x），实现无级连续变倍浏览切片，而且，通过计算机与网络系统，进行数字切片存储、管理、观察、分析、讨论等，相对传统方式，可不受空间与时 间限制，使用起来更方便、功能更强大、应用更广泛。

有了数字切片，必将给教学、病理诊断、远程会诊、科学研究等，注入全新的应用方向，比如：利用数字切片，结合Motic数码互动网络教室进行教学；通过数 字切片网络应用与管理系统，建立相应数字切片库，进行形态学网络教学；通过 专业数字切片软件，进行定量分析、科学研究、对比等；通过Internet，建立会 诊网络平台，进行数字切片病理远程会诊咨询与交流。

数字切片扫描系统组成：

全自动扫描显微平台

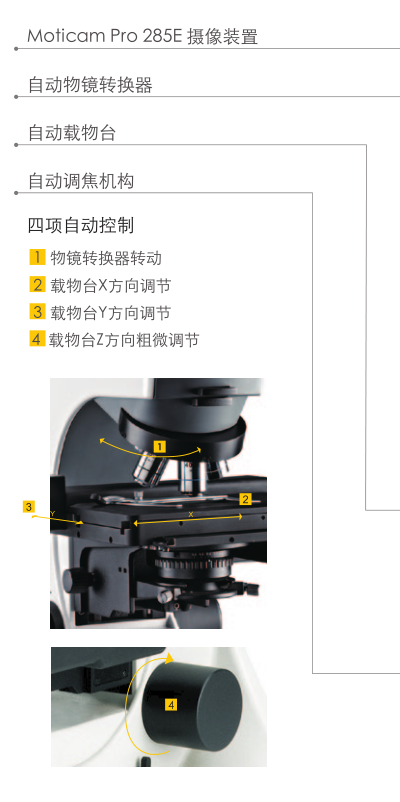

自主一体化研究设计的全自动显微镜扫描平台，通过专业控制盒，进行载物台X/Y扫描移动、Z轴自动聚焦、物镜转换等，为了使数字切片达到 光学放大与缩小效果，通常采用高倍物镜(20X或40X)进行切片扫描， 这样，数字切片可利用浏览软件，在一定的范围内，达到光学无级变倍 效果，不失真。同时，可做玻璃切片常规观察，与数字切片观察进行训练对比。

Motic全自动、高精度、稳定可靠的显微镜扫描平台，X/Y/Z重复定位精度≤0.5μm，模块化智能控制盒，光源采用数字调光技术，可进行手动或软件自动设置，满足不同物镜下的亮度需要。

专业级快速扫描CCD

(Moticam Pro 285E)

大尺寸2/3"CCD，像素1360x1024，像素尺寸6.45μm×6.45μm, 12Bit,1394输出接口。

高精度显微镜扫描平台、专业CCD的集成，把传统切片转化为高分 辨率数字切片，在20X下，10mmx10 mm样本切片，利用我们的系统扫描而成的数字切片，可达到几亿像素。

全自动显微镜扫描平台、专业CCD、控制系统和软件，一体化研究设计，保证了整个系统的稳定性和高精度，为获得G质量数字切片奠定了坚实基础。

Motic数字切片扫描与应用系统

支持切片多种模式扫描，如快速扫描、高精度扫描、景深扩展扫描、z-层叠扫描、感兴趣区域扫描：

1.快速扫描：图像质量好，扫描速度快。（用20X扫描 15mmX15m m所需扫描时间＜ 90秒）

2.高精度扫描：每个视野都自动聚焦，扫描图像质量非常高。

3.景深扩展扫描：每个视野按所设置的层数进行扫描， 提取每层内清晰的图像部分生成该视野的图像， 再把生成的每个视野的图像拼成一张全数字切片。

4.Z-层叠扫描：每个视野按所设置的层数进行扫描，每层各自拼接成一张全视野图像，再把每层的全视野图像层叠在一起，形成一个立体层叠的数字切片。

5.感兴趣区域扫描（ROI扫描）：低倍扫描全张切片， 再选择所需要的部分区域进行高倍扫描。

6.可选择切片加密扫描，如加密狗、口令等加密方式；

Motic数字切片应用领域

教学：可用于组织胚胎学、病理学、微生物学、动植 物学、寄生虫学等

形态学数字切片实验教学与研究，将传统切片数字化，进行存储与管理，防止玻璃切片破碎、褪色等，降低切片的重复制作与管理工作， 同时，建立数字切片库，利于检索与教学管理等；

Motic数字切片具备功能强大的图像调节功能，可进行不 同倍率和不同位置显微观察，可进行各种标注，可测量长度、周长、面积等，同时，可按标注方式导航浏览，便于 学习、交流；Motic数字切片可进行数字切片对比浏览，便于研究比较。

教学课件制作，利用完整的数字切片信息，教师可随心所欲的发挥制 作空间，灵活方便地规划和建立精品课程。

通过校园网或Internet，可进行远程教学、在职培训等，提供无时间与空间限制的学习与交流，及时更新数字切片库，注重学习实效性；

数字切片网络教学系统DSE (Digital Slide System for Education)， 在局域网、校园网或Internet等网络上，建立形态学数字切片实验教学平台，进行数字切片库教学管理、教师授课与学生学习等，使教师 与管理员更专注教学本身，大量减少在教室与课程管理上的精力与时间，同时，也方便了学生的自学和练习效果，提高学习的便利性和趣味性 。同时，也可应用于病理医生的在职远程教育和学习。

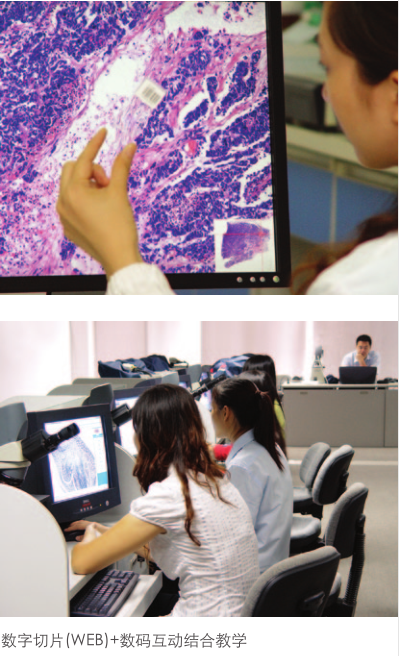

与Motic数码互动系统一体化整合，进行传统数码显微镜与数字切片互动教学和学习，既注重了学生的操作能力，也培养了学习的简便性与兴趣性；

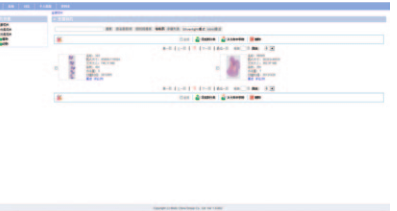

Motic数字切片网络教学系统DSE

数字切片网络教学系统DSE是对显微数码互动教学系统的有利补充，把显微教学从显微数码互动的局域网平台，延伸到校园网络平台，以及Internet上，从而形成更加完善的显微教学新方式； 建立完整的数字切片教学网络平台，可充分整合教学资源，提升教学水平。

病理诊断、远程会诊等

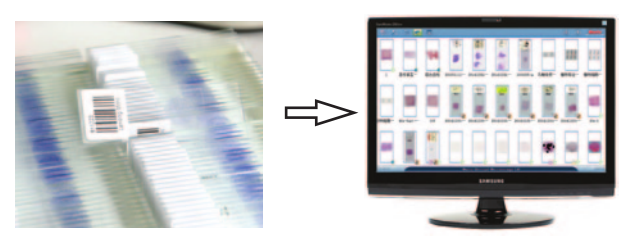

利用数字切片扫描系统，把病人的切片数字化，建立个性化、完整的数字切片电子病理病例，可长期保存，又节约玻璃切片的存储空 间，并可刻录成光盘，为病人及其他医院借片 和读片提供了方便的工具。

建立疑难病理数字切片库，可包括大体图像 等切片丰富信息；

进行数字切片读片（本地或网络），不受时 间与空间限制；

与病理信息系统结合，实现真正的数字 病理信息化，结合医院数字系统（HIS/PACS等），给病理医生与临床医生提供无缝交流平台；对数字切片进行不同标注，并测量长度、周长、面积等，同时， 按标注方式导航浏览，便于学习、交流；

可对数字切片进行对比浏览，便于研究比较；

科学研究

基因表达、毒理实验室、

法医鉴定、刑事微物鉴别等

研究所及实验室（如毒理实验 室），进行病理切片扫描、存储、分析与分类管理， 或远距离遥控显微镜观察；

法医病理切片鉴定，可进行重要切片资料的保存、对 比、分析等；

刑事微物鉴别；

大量传统玻璃切片数字化后,方便了切片存储管理、检索、分析 对比、交流讨论等，大大降低了科学研究人员的工作量，节省了宝贵时间。

数字切片扫描与应用系统配置表

VM1

4轴高精度全自动显微镜,X/Y/Z自动控制，物镜自由转换，智能控制盒，模块化设计，稳定可靠，重复定位精度= 0.5|jm

物镜：无限远平场消色差物镜镜头，2x,4x,10x,20x,40x,100x可选）

光学系统：无限远色差校正CCIS光学系统，柯拉式照明，6V/10W LED，可电子调光

铰链式目镜筒，10x/22mm，广角高眼点补偿平场目镜

聚光镜：0.65阿贝式聚光镜，可调，孔径光栏可调

专业Mot icam Pro 285E CCD,2/3”，像素点尺寸：6.45口mx6.45口m/pixel, 12Bi t, 1394 接口

数字切片图像分辨率（pm/pixel）

0.49 pm/pixel （20x, 0.65x 摄像接头）

0.24 pm/pixel （40x, 0.65x 摄像接头）

扫描时间：＜90秒（物镜20x,15mmx15mm）

VM6

4轴高精度全自动显微镜，X/Y/Z自动控制，物镜自由转换，智能控制盒，模块化设计，稳定可靠，重复定位精度= 0.5pm

物镜：无限远平场消色差物镜镜头，2x,4x,10x,20x,40x,100x何选）

光学系统：无限远色差校正CCIS光学系统，柯拉式照明，6V/10W LED，可电子调光

铰链式目镜筒，10x/22mm，广角高眼点补偿平场目镜

聚光镜：0.65阿贝式聚光镜，可调，孔径光栏可调

专业Mot icam Pro 285E CCD，2/3”，像素点尺寸：6.45pmx6.45pm/pixel, 12Bi t, 1394 接口

数字切片图像分辨率（pm/pixel）

0.49 pm/pixel （20x, 0.65x 摄像接头）

0.24 pm/pixel （40x, 0.65x 摄像接头）

扫描时间：5分钟（物镜40x,15mmx15mm）

VM1000

4轴高精度全自动显微镜，X/Y/Z自动控制，物镜自由转换，智能控制盒，模块化设计，稳定可靠，重复定位精度＜0.5pm

物镜：无限远平场消色差物镜镜头，2x,4x,10x,20x,40x,100x何选）

光学系统：无限远色差校正CCIS光学系统，柯拉式照明，6V/10W LED，可电子调光

箱体式结构，LED显示屏显示切片扫描状态

聚光镜：0.65阿贝式聚光镜，可调，孔径光栏可调

专业Mot icam Pro 285E CCD，2/3”，像素点尺寸：6.45pmx6.45pm/pixel, 12Bi t, 1394 接口

数字切片图像分辨率（pm/pixel）

0.49 pm/pixel （20x, 0.65x 摄像接头）

0.24 pm/pixel （40x, 0.65x 摄像接头）

扫描时间：5分钟（物镜40x,15mmx15mm）

应用软件

数字切片扫描系统（DSScanner）:控制硬件全自动扫描切片，并对数字切片进行浏览、编辑、分析、管理等

数字切片助理（DSAssistant）

数字切片网络教学系统（Digital Slides For Education）：建立数字切片网络平台侷域网、校园网或Internet），对数字切片 进行流程化管理，并通过网络快速浏览、观察和交流；

远程病理图像软件系统（Tele）:可远程控制全自动显微镜平台，进行图像的实时交流、讨论、诊断等

数字病理远程会诊系统DPCS与www.moticpathology.com平台结合，进行数字切片病理远程会诊，实现理想的病理会 诊和交流模式；

数字切片网络会议软件系统（DSConference）

Motic数字扫描与应用系统部分用户名单:

• 300余套，高校、医院、司法机构、研 究机构等国内用户

• 美国、俄罗斯、印度、韩国仁荷大学、澳大利亚蒙纳士大学等国际用户

数字切片扫描与应用系统部分用户案例

2008年8月浙江大学医学院把Motic数字切片应用于形态学实验教学。

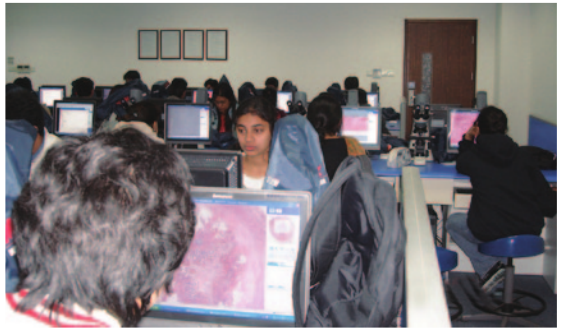

国外案例: Korea In-ha University

VM Promotion In India
