随着MEMS（微机电系统）、先进封装及三维集成技术的持续发展，晶圆键合工艺已成为决定芯片性能和量产良率的关键环节。然而，在多层晶圆键合过程中，键合偏移问题始终是困扰行业技术人员的一项核心难点——两层晶圆之间的图形对准偏差，不仅影响器件电学性能，更可能导致成品失效。针对这一挑战，基于近红外显微技术的无损检测方法正逐步成为行业的主流解决方案。

 一、键合偏移：隐藏在硅片之间的“良率瓶颈”

在晶圆键合工艺中，键合对准精度是决定工艺成败的重要防线。即便是微米级的键合偏移，也可能引发一系列后果：对准标记错位导致光刻套刻误差增大、互联电阻升高、器件性能下降导致整片失效。随着键合工艺精度要求的不断提升，行业对键合后偏移的检测能力需求日益迫切。

然而，键合后的晶圆上下层被硅材料完全覆盖，键合界面被深藏在数百微米厚的硅衬底之下。传统可见光显微镜无法穿透硅材料，只能观测晶圆表面，无法开展无损的内部检测。传统的破坏性切片虽然可以获得高精度图像，但耗时长、效率低，且只能进行抽检，难以全面覆盖产线质量监控需求。如何在不破坏样品的前提下快速、准确地检查键合偏移，成为行业亟待解决的技术瓶颈。

 二、近红外显微镜：穿透硅材料洞察键合界面

近红外显微镜为解决这一痛点提供了可行的技术路径。其核心原理基于硅材料对特定波长近红外光（典型波长范围700nm-2500nm）具备较好的透过能力：当波长大于1100nm时，硅的吸收系数显著降低，近红外光能够穿透数百微米厚的硅片，实现内部结构的可视化成像。这一特性使得近红外显微镜能够在样品不破坏的情况下，直接观察被上层硅片遮盖的键合界面，准确判断上下层对准标记的重叠状况，从而完成键合偏移的定量检测。

相较于X射线检测，近红外显微镜具备更高的分辨率（可达亚微米级）和更快的检测速度；相较于超声检测，近红外检测无需接触、无需耦合液，操作更便捷。近红外显微镜在分辨率、检测速度和成本之间实现了良好平衡，尤其适合在线检测和过程质量监控。

 三、苏州卡斯图MIR800：专为键合偏移检查设计的技术方案

苏州卡斯图电子有限公司自主研发的MIR800系列近红外显微镜，正是针对MEMS键合工艺及先进封装检测需求推出的专业设备。该设备采用双波长近红外成像技术（1050nm/1200nm） ，可根据不同硅材料特性自动优化穿透深度和成像对比度。

（一）良好的穿透能力与成像精度

MIR800具备出色的硅材料穿透能力，透射检测穿透厚度可达700μm，硅材料成像分辨率达到0.5μm@300μm厚度，可识别缺陷尺寸为0.5μm。这一性能指标使其能够清晰呈现键合界面的对准标记形态，准确测量键合偏移量。双波长照明系统中，1050nm波段适合硅材料成像，1200nm波段则可优化金属界面的观察效果，确保不同材料结构下均可获得清晰的成像。

（二）全自动智能化检测流程

MIR800配备了高精度电动平台与智能化检测系统。激光辅助自动对焦精度达到±0.1μm，电动精细调节步进0.1μm；全自动XY平台电动行程达205mm×205mm以上，支持4英寸、6英寸、8英寸等标准尺寸晶圆的拼接成像。其配套的近红外图像分析软件支持自动对焦、多区域拼接、缺陷自动标注等功能，显著提升检测效率。

（三）完整的键合偏移检测流程

在实际应用中，MIR800可从以下几个维度支撑键合偏移检查：

1. 键合前对准精度确认：在晶圆键合前，利用近红外透射成像，透过上层硅片确认下层对准标记的位置精度，为键合工艺参数调整提供实时反馈。

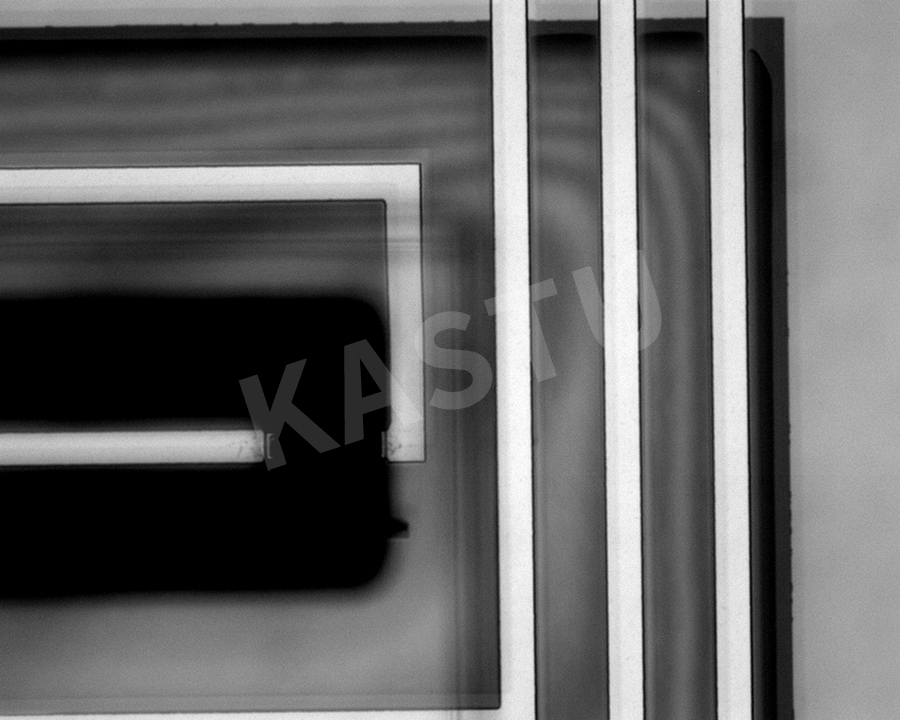

2. 键合后偏移评估：键合完成后，直接对键合界面进行成像检查，从图像上快速观察上下对准标记的偏移方向和偏移量，准确判断是否符合工艺规格。

3. 失效分析与工艺改进支持：当发现偏移超标时，通过MIR800记录偏移数据，结合软件分析结果追溯工艺异常环节，为工艺参数优化提供参考。

（四）实测应用效果

据实际应用案例数据，某MEMS设备制造商引入MIR800用于硅-玻璃键合检查后，产品合格率提升15%；另一电子元件厂商借助MIR800改进Cu-Cu键合工艺，界面电阻差异降低65%。

 四、选择MIR800用于键合偏移检查的价值

与其他检测方案相比，苏州卡斯图MIR800在键合偏移检查领域展现了多方面的综合优势：

- 无损检测，样品零损伤：无需对晶圆进行切片或破坏性制样，即可完成内部结构观测，尤其适用于量产线的质量抽检与过程监控。

- 检测效率高，适合在线应用：相较于X射线检测（设备成本高、操作复杂）和超声检测（需耦合液、速度慢），近红外显微镜检测速度快，可直接部署在键合工艺后工位，实现快速反馈。

- 高精度定量测量：配合图像分析软件，MIR800可对键合偏移量进行测量和批量数据输出，支持SPC（统计过程控制）分析，为工艺质量管控提供量化依据。

- 国产化方案，服务响应及时：作为国产近红外显微镜的代表性产品，MIR800相比进口设备具备良好的性价比，同时可提供48小时现场支持与定制化软件升级，缩短售后响应周期。

 五、选型建议

针对不同应用场景的需求，MIR800系列可灵活配置相应的光学系统、相机模块及自动化检测方案：

- 实验室研发阶段：配置基础检测模块，用于键合工艺调试和失效分析。

- 量产线质量监控：配置全自动检测系统，搭载自动传片机与四轴自动检测模块，实现无人化、批量化键合偏移检查。

- 复杂结构检测：根据具体样品结构，可扩展配置不同的近红外物镜和照明波长组合，满足多样化检测需求。

对于芯片键合后的偏移检测，选用一台性能稳定、分辨率高的近红外显微镜是提升良率管控能力的重要举措。苏州卡斯图MIR800近红外显微镜凭借其可靠的穿透成像能力与智能化检测系统，为半导体键合工艺质量监控提供了一种精准、实用的检测工具，是支撑MEMS及先进封装产品制造过程质量管理的有力技术手段。
