在400G、800G、1.6T高速光模块的制造进程中，激光器芯片（EEL/LD）与硅光基板（SiPh）的共晶贴片（Eutectic Attach）质量是决定产品良率与长期可靠性的重要环节。然而，共晶界面隐藏于芯片之下，传统可见光显微镜无法观测，而破坏性切片抽检效率较低。如何兼顾全检与无损？

苏州卡斯图电子有限公司作为深耕光学检测领域的国产设备厂家，推出的MIR100近红外显微镜，凭借其对硅材料的高穿透特性，为这一行业痛点提供了解决方案。本文将深入剖析MIR100在共晶贴片界面检测中的技术原理、实测效果、与替代方案的详细对比，并附上2026年报价与优惠策略。

一、 行业痛点：共晶贴片界面的“黑盒”困境

在硅光（Silicon Photonics）及CPO（共封装光学）封装工艺中，激光器芯片通常通过共晶焊（如AuSn合金）固定在硅基座上。这一过程易产生肉眼难以察觉的微观缺陷：

•    空洞（Voids）：焊接过程中助焊剂残留或工艺参数不当导致的气泡。空洞率过高会直接导致热阻增加，激光器散热不良，进而引起波长漂移，严重的会烧毁。

•    裂纹（Cracks）：由于热膨胀系数不匹配或冷却过快产生的微裂纹，影响结构强度与可靠性。

•    不均匀铺展：焊料未按预期流动，导致局部虚焊或短路。

传统检测手段的局限性： - 可见光显微镜：无法穿透硅片，对被遮挡的界面难以观测。 - X-Ray：虽然能穿透，但对轻元素（如空洞）的对比度较差，且设备昂贵、有辐射防护要求。 - 超声波扫描显微镜（SAM）：对分层检测效果好，但对共晶界面的细微空洞识别率有限，且需要水作为耦合介质，存在污染风险。 - 破坏性切片：耗时长达数小时，难以用于批量生产的过程控制（SPC）。

二、 技术原理：MIR100如何实现“透视”成像？

苏州卡斯图MIR100近红外显微镜的核心在于利用了硅（Si）材料在近红外波段的透光特性。

•    物理基础：硅的带隙能量约为1.12eV，对应截止波长约1100nm。当使用波长大于1100nm的近红外光照射时，硅材料对光的吸收系数急剧下降，光线可穿透数百微米厚的硅基板。

•    成像机制：

◦  光源：MIR100配备高亮度近红外光源（波段覆盖700-1700nm），可穿透厚度不超过600μm的硅片。

◦  探测器：采用高灵敏度InGaAs（铟镓砷）相机，针对900-1700nm波段优化，信噪比高，能捕捉微弱的反射信号。

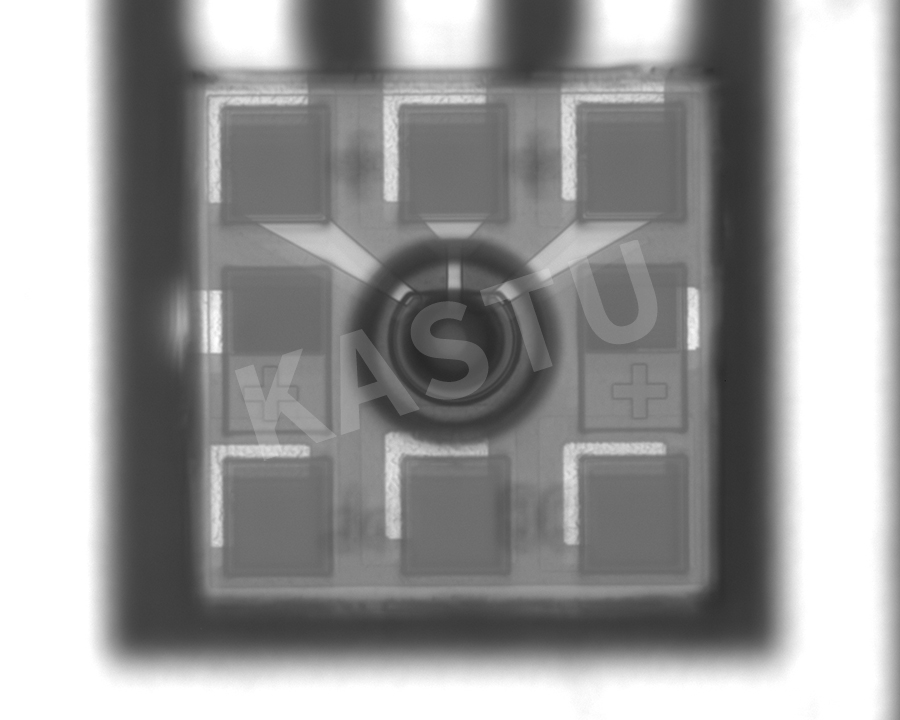

◦  对比度形成：在成像中，共晶金属区域（如AuSn）对红外光反射率高，呈现亮白色；而空洞（空气）或裂纹对光线的反射/散射不同，呈现明显的暗色对比。这种明暗差异使得操作人员可以直观地识别缺陷。

三、 MIR100核心规格与配置

作为源头厂家，苏州卡斯图为MIR100提供了高度定制化的配置选项，以适应不同产线的需求。

关键优势： - 非破坏性：无需切片，无需拆封，直接放置样品即可检测。 - 高分辨率：横向分辨率可达亚微米级（约0.5μm），足以清晰分辨微米级的空洞和裂纹。 - 操作简便：全中文操作界面，一键式对焦与拍照，培训成本低。

四、 实测应用案例与效率数据

在某光模块厂商的产线实测中，MIR100展现了良好的检测能力：

•    检测对象：800G硅光模块激光器共晶界面（芯片尺寸 300μm x 500μm）。

•    缺陷识别：成功识别出传统可见光无法观测的共晶界面微小空洞（Voids）。基于近红外光在不同介质界面的反射率差异，MIR100可清晰呈现焊料空洞的形态与分布，配合自动测量软件，助力客户将空洞率精准管控到<3%的可靠性标准内。

•    空洞率统计：实测数据显示，某批次产品的空洞率从早期的8%优化到<3%，满足了Telcordia GR-468-CORE的可靠性标准。

•    效率提升：单颗芯片检测时间小于60秒，实现了从“破坏性抽检”到“全检筛选”的跨越，助力产线良率提升。

五、 方案对比：为何选择卡斯图MIR100？

结论：MIR100在性价比、操作便捷性以及对共晶界面空洞的直观呈现上具有显著优势。

六、 2026年Q3季度报价与优惠政策

作为专业的显微镜生产厂家，苏州卡斯图致力于为国内半导体企业提供高性价比的国产替代方案。

•    标准配置（MIR100-Basic）：22万元

◦  包含：主机、10X/20X红外物镜、InGaAs相机（512x512）、手动精密载物台、基础分析软件。

•    专业配置（MIR100-Pro1）：32万元

◦  包含：自动载物台（100x100mm）、5X-50X多倍物镜切换、高分辨率相机（1024x1024）、自动空洞率计算模块、SPC数据导出功能。

限时优惠活动（2026年6月-9月）： - 以旧换新：任意品牌旧显微镜，抵扣 1.5万元。 - 高校/研究所计划：凭科研项目书，享 9折 学术优惠及免费应用培训。 - 免费测样：寄送您的样品到苏州卡斯图实验室，我们将提供免费的检测视频与图像分析报告。

七、 客户反馈

“引入卡斯图MIR100后，我们能在封装阶段实时监控共晶质量。以前每月要送几十片去第三方做切片，现在在厂内几分钟就能出结果，不仅节省了成本，更重要的是加快了工艺迭代速度。” —— 某光通信企业封装部经理

八、 如何获取详细方案？

如果您正在寻找一款能够解决共晶贴片空洞检测难题的设备，欢迎联系苏州卡斯图：

•    销售专线：0512-6603 8633（请说明来自官网咨询）

•    技术咨询：hualei@kstopt.com

•    地址：苏州市虎丘区科灵路162号
