一、产品简介

SuperView W1光学3D表面轮廓仪是一款用于对各种精密器件及材料表面进行亚纳米级测量的检测仪器。它是以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌3D测量的光学检测仪器。

SuperView W1光学3D表面轮廓仪可广泛应用于半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、国防军工、科研院所等领域中。可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等，提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。

 二、产品功能

1)    一体化操作的测量与分析软件，操作无须进行切换界面，预先设置好配置参数再进行测量，软件自动统计测量数据并提供数据报表导出功能，即可快速实现批量测量功能。

2)     测量中提供自动多区域测量功能、批量测量、自动聚焦、自动调亮度等自动化功能。

3)     测量中提供拼接测量功能。

4)     分析中提供调整位置、纠正、滤波、提取四大模块的数据处理功能，其中调整位置包括图像校平、镜像等功能；纠正包括空间滤波、修描、尖峰去噪等功能；滤波包括去除外形、标准滤波、过滤频谱等功能；提取包括提取区域和提取剖面等功能。

5)     分析中提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能，其中粗糙度分析包括依据国际标准的ISO4287的线粗糙度、ISO25178面粗糙度、ISO12781平整度等全参数分析功能；几何轮廓分析包括台阶高、距离、角度、曲率等特征测量和直线度、圆度形位公差评定等功能；结构分析包括孔洞体积和波谷深度等；频率分析包括纹理方向和频谱分析等功能；功能分析包括SK参数和体积参数等功能。

6)     分析中同时提供一键分析和多文件分析等辅助分析功能，设置分析模板，结合测量中提供的自动测量和批量测量功能，可实现对小尺寸精密器件的批量测量并直接获取分析数据的功能。

三、应用领域

对各种产品、部件和材料表面的平面度、粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。

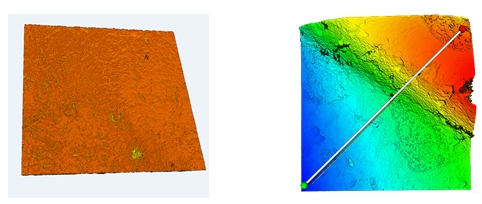

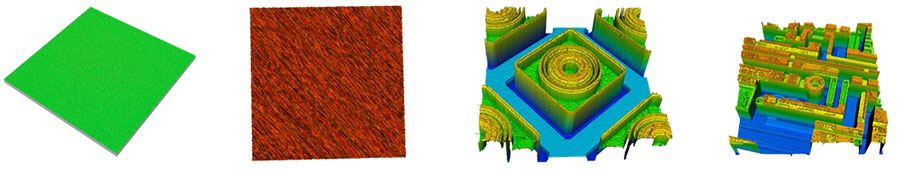

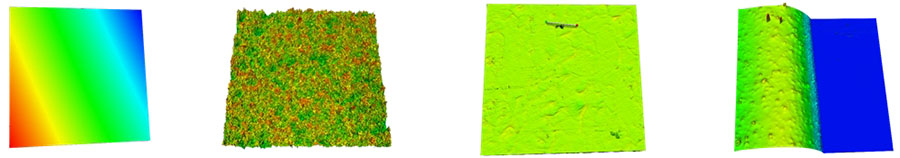

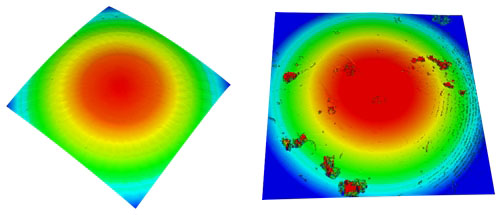

应用范例：

四、性能特色

1、 高精度、高重复性

1）  采用光学干涉技术、精密Z向扫描模块和很好的3D重建算法组成测量系统，保证测量精度高；

2）  隔振系统，能够隔离频率2Hz以上绝大部分振动，消除地面振动噪声和空气中声波振动噪声，保障仪器在大部分的生产车间环境中能稳定使用，获得稳定的测量重复性；

2、 一体化操作的测量分析软件

1）测量与分析同界面操作，无须切换，测量数据自动统计，实现了快速批量测量的功能；

2）可视化窗口，便于用户实时观察扫描过程；

3）结合自定义分析模板的自动化测量功能，可自动完成多区域的测量与分析过程；

4）几何分析、粗糙度分析、结构分析、频率分析、功能分析五大功能模块齐全；

5）一键分析、多文件分析，自由组合分析项保存为分析模板，批量样品一键分析，并提供数据分析与统计图表功能；

6）可测依据ISO/ASME/EUR/GBT等标准的多达300余种2D、3D参数。

3、 精密操纵手柄

集成X、Y、Z三个方向位移调整功能的操纵手柄，可快速完成载物台平移、Z向聚焦、找条纹等测量前工作。

4、 双重防撞保护措施

除初级的软件ZSTOP设置Z向位移下限位进行防撞保护外，另在Z轴上设计机械电子传感器，当镜头触碰到样品表面时，仪器自动进入紧急停止状态，保护仪器，降低人为操作风险。

5、 双通道气浮隔振系统

既可以接入客户现场的稳定气源也可以接入标配静音空压机，在无外接气源的条件下也可稳定工作。

五、技术指标

1.技术规格表

注：粗糙度性能参数依据ISO 25178国际标准在实验室环境下测量Sa为0.2nm硅晶片Sq参数获得；

台阶高性能参数为依据ISO 5436-1:2000标准在实验室环境下测量4.7µm台阶高标准块获得。

若非实验室环境，准确度和重复性指标需相应下调，具体需根据环境噪声等级而定。

2．仪器尺寸（长×宽×高）： 主机：900×700×604㎜；

3．仪器主机重量：小于150Kg；

4．使用环境：无强磁场，无腐蚀气体

工作温度：15℃ ~30℃，温度梯度 < 2℃/60分钟

相对湿度：5%-95%RH，无凝露

环境振动：VC-C或更优

隔振气源：0.6Mpa稳压清洁气源，除油、除水，气管直径6㎜（可无）

六、  产品配置清单

标准配置：

1)     SuperView W1主机

2)     影像系统：1024×1024

3)     光学Zoom：0.5×

4)     干涉物镜：10×

5)     XY位移载物台：自动位移台

6)     DELL品牌计算机

7)     4.7μm  Z向校准台阶块

8)     操纵手柄

9)     中图W1光学3D表面轮廓仪软件

10)  自动多区域测量、自动拼接测量功能模块

11)  电气控制柜

12)  TGY30-680-30L无油静音空压机

13)  仪器配件箱

14)  加压充气装置一套

15)  产品使用说明书

16)  产品合格证、保修卡

选配：

1） 干涉物镜：20×、50×附录1.依据 ISO/ASME/EUR/GBT等国内外标准计算的2D，3D参数表：

2D参数表

3D参数表
