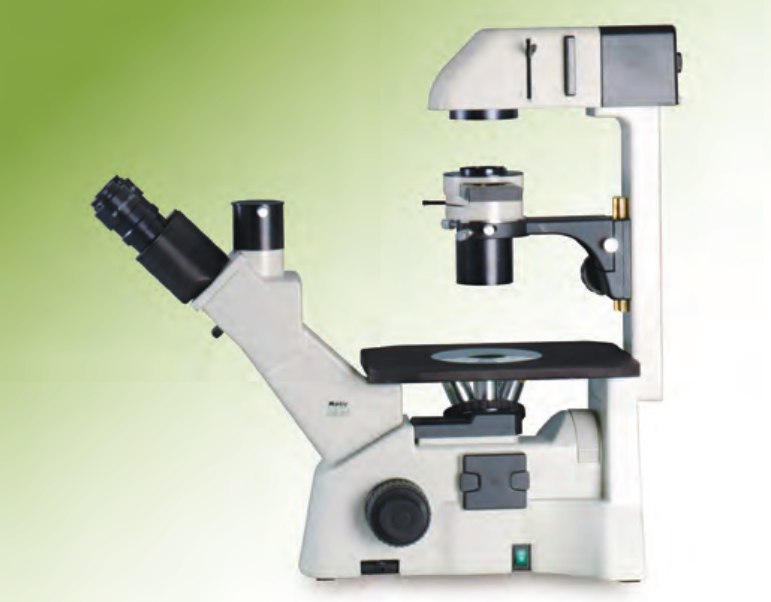

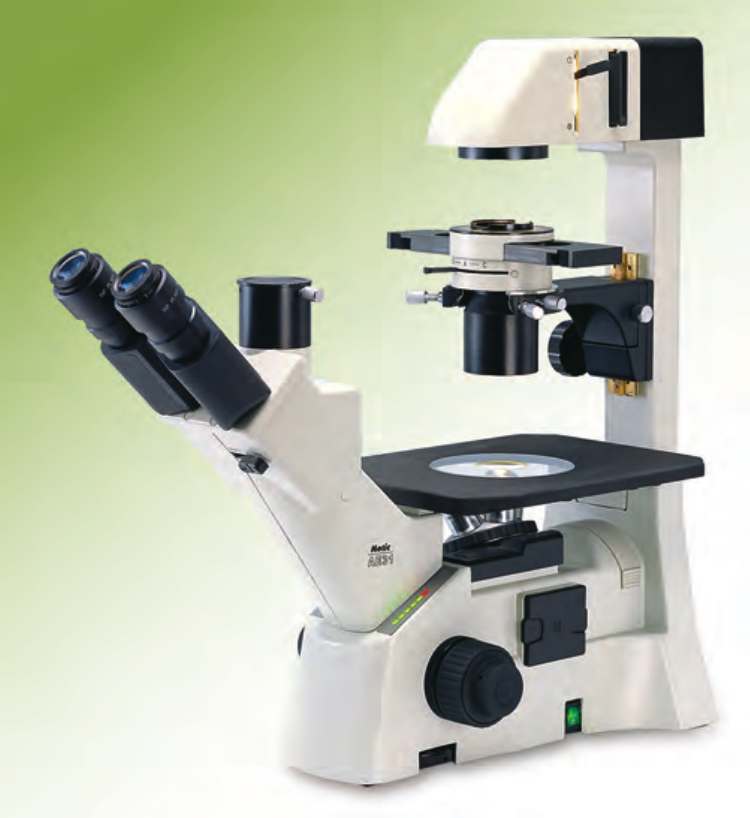

AE31倒置生物显微镜是Motic无限远色差校正CCIS光学系统、超长工作距离物镜, 结合创新的机械结构，像质更好、功能更多、效率更高，人机关系更加亲切。带给您全新的倒置生物显微镜概念。
全国服务热线：0512-6603 8633
在线咨询Motic AE30/31倒置生物显微镜，提供了优良的光学质量和便捷的操作系统。
CCIS无限远色差校正光学系统
AE30/31倒置生物显微镜中的无限远色差校正CCIS光学系统，配有超长工作距离和更高数值孔径的物镜，在光学性能提高和功能拓展上具有重大意义。
无限远色差校正CCIS光学系统，可以按需要选择不同的附件和功能，为性能升级预留了空间。
镜体
AE30/31结合了多种功能，使用效率更高，并有很大的扩展性。
AE30/31宽阔的机身增强了整体刚性，丫形设计提供了稳定的基座。
AE30/31采用人性化的设计，结构紧凑，节省现代化实验室有限的空间。
AE30/31工作台的调节手柄和亮度调节钮均在手边。配以理想的低位调焦手轮，使操作更加方便，降低疲劳。

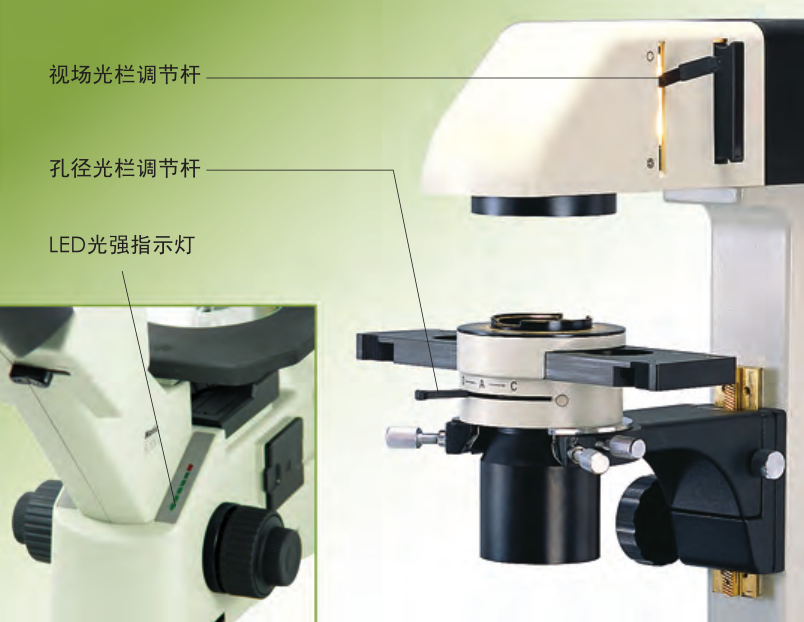

照明系统
6V/30W卤素灯的柯拉照明系统，为任一倍率物镜提供了明亮、均匀的照明。灯丝位置可调，另有外置式调节装置，可调整照明光线方向。通过 LED光强指示灯，可以直接得知照明系统灯的工作状态，只要不在长时间的全亮状态下使用，灯的寿命会数倍延长。

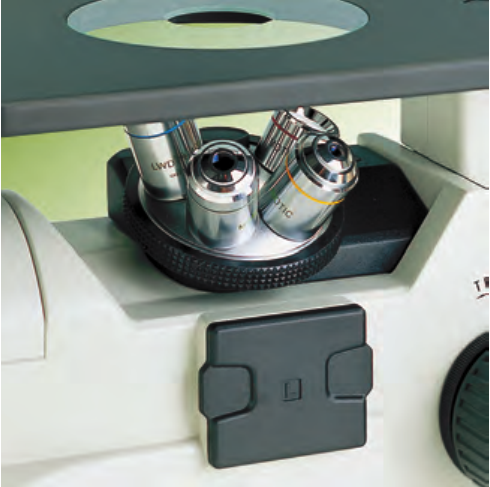

转换器
内定位、平面轴承五孔转换器，左向固定，使定中操作方便
导轨
转换器升降导轨更加稳定且抗震性较好
防溅设计
内部组件和光学系统是封闭的，防止液体不慎溅入。以保证优良的光学、 机械性能长久发挥。
观察筒

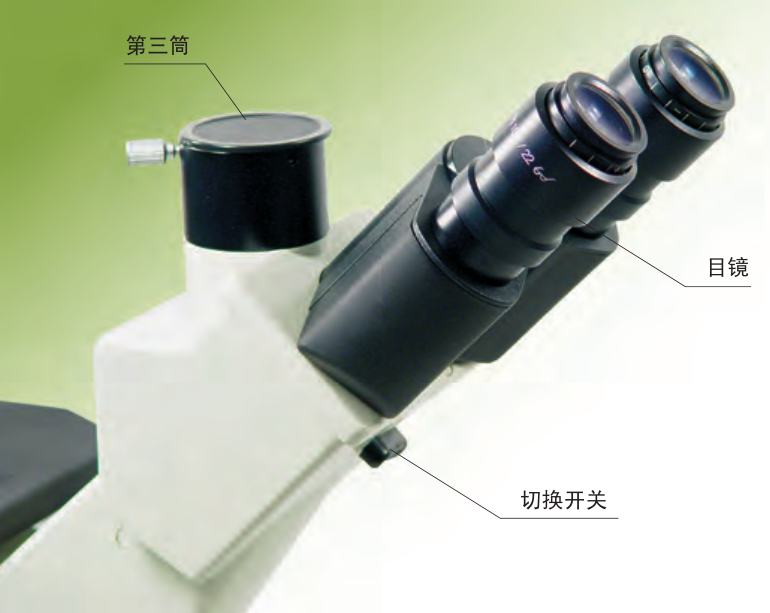

AE30/31的铰链式观察筒，在调节瞳距时，无需筒长补偿。45°倾斜镜筒， 舒适美观。稳固的三目头，提供了为采集、记录图像所需的光学接口（第三筒）。只需轻轻地推动光路切换开关，即可将80%光强的图像从第三筒输出。
此时还有20%光强的图像用于观察，而且同步性很好。根据您的需要，第三筒1全部光强输出可选。
目镜
WF PL10X目镜的标准视场数为22mm。超大的视野使搜索更迅速，观察更简单。视度可调，保证系统齐焦。高眼点设计使观察时无须摘下眼镜。可安装测量和计算用的各种测微尺。
目镜插入目镜筒为无间隙配合，保证了光学精度，使双目观察非常舒适，而且单手即可完成视度调整。
每个目镜都配有可翻叠橡胶眼罩，既可防止外界光线的干扰，也可防止眼镜片的磨损。

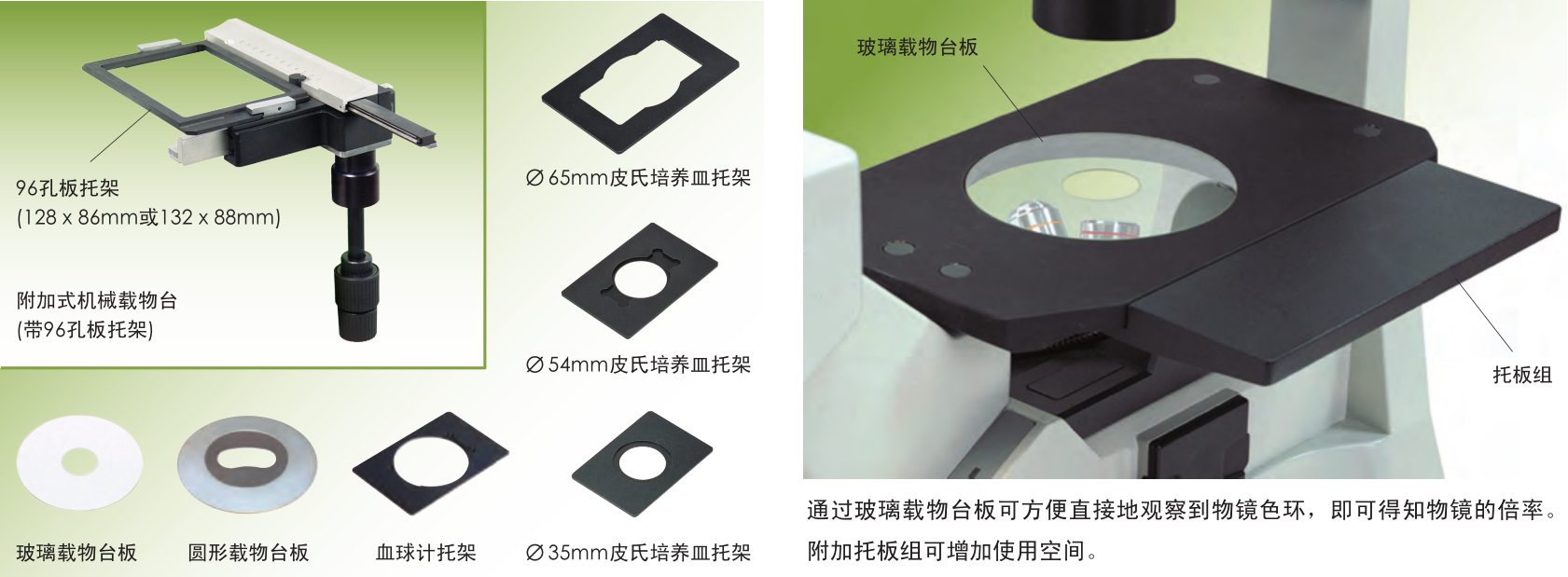

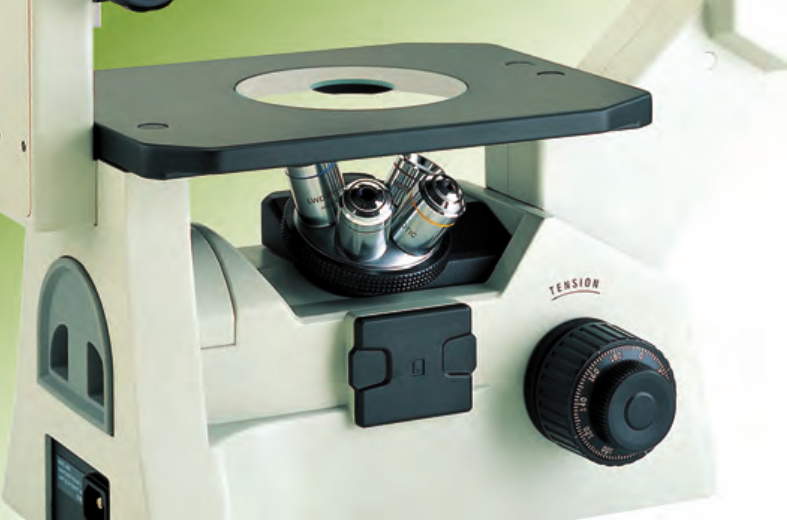

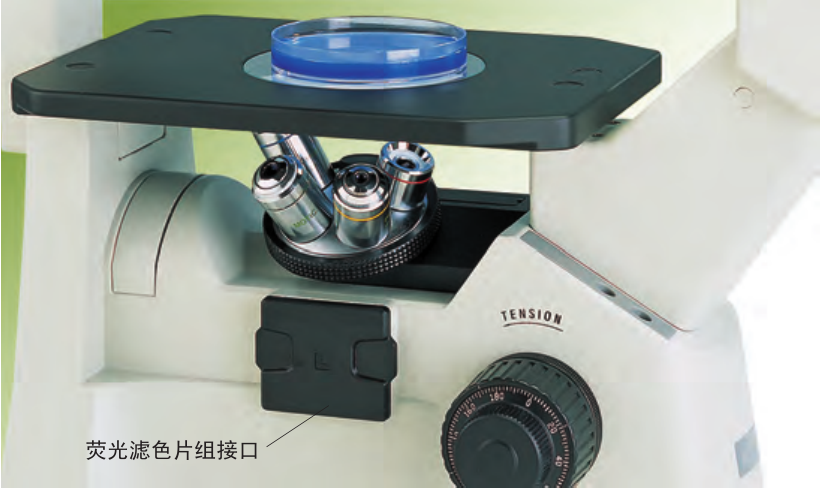

载物台和附件
标准载物台是固定的载物台板，可以在两侧安装选购载物台附件；硬膜涂 层表面，耐磨、防腐。

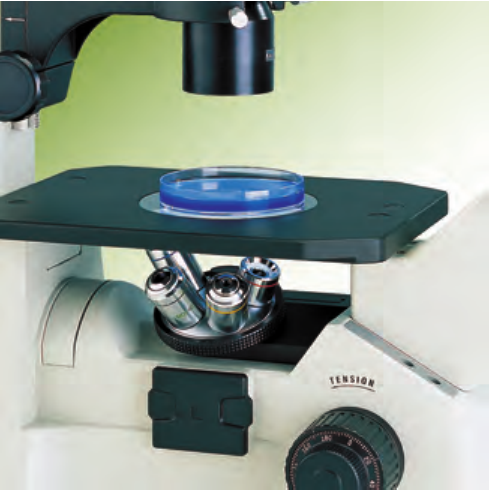

透过中间放置的玻璃台板，可以察看使用中的物镜，无须将样品从载物台上取下。
低位同轴手柄的附加式机械载物台是选购附件之一。X、y轴手柄可灵活转动，使您在搜索样品时，双手可处于理想位置，舒适、方便地操作，同时 此附加式机械载物台可配各种不同培养皿托架。

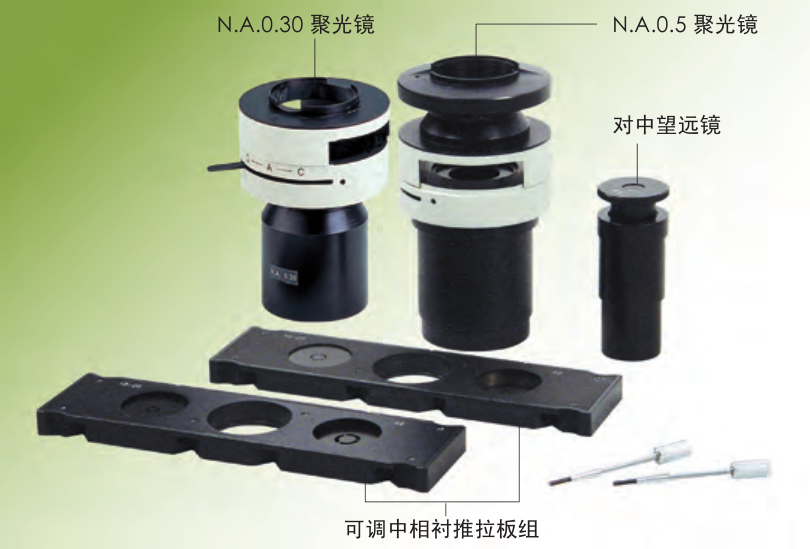

聚光镜装置
燕尾导轨、齿轮齿条升降。
超长工作距离N.A.0.30聚光镜，工作距离72mm,适合4X到40X的物镜,带有孔径光栏，用于柯拉式明场及相衬照明。另有长工作距离N.A.0.50聚光镜，工作距离28mm，适合高倍物镜，带有孔径光栏，用于柯拉式明场及相衬照明。

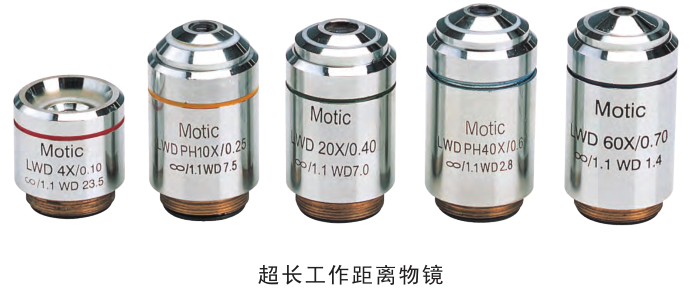

物镜
无限远色差校正物镜采用超长工作距离设计。即使在高倍下，也可自由转换物镜，而不会碰到载物台。
类型 | N.A.数值 孔径 | 工作距离 （自由） | 盖玻片厚度 | |
超长工作距离 平场消色差物镜 | 4X | 0.1 | 23.5 | 1.1 |
10X | 0.25 | 7.5 | 1.1 | |
LWD 20X | 0.4 | 7 | 1.1 | |
LWD 4OXs | 0.6 | 2.8 | 1.1 | |
LWD 6OXs | 0.7 | 1.4 | 1.1 | |
超长工作距离 平场相衬物镜 | Ph 10X | 0.25 | 7.5 | 1.1 |
LWD Ph 20X | 0.4 | 7 | 1.1 | |
LWD Ph 40X | 0.6 | 2.8 | 1.1 |
相衬观察
使用相衬法观察未染色样品好，尤其是观察活体细胞。
Motic LWD 平场超长工作距离相衬物镜与相衬环板配合使用，即使对高要求的观测，也能提供很好的图像效果。
标准相衬推拉板可以简便、迅速地转换适配倍率。推拉板的中间位置用于明场照明。相衬环板Phi用于Phlox物镜和Ph20X物镜，Ph3用于Ph40X物镜。

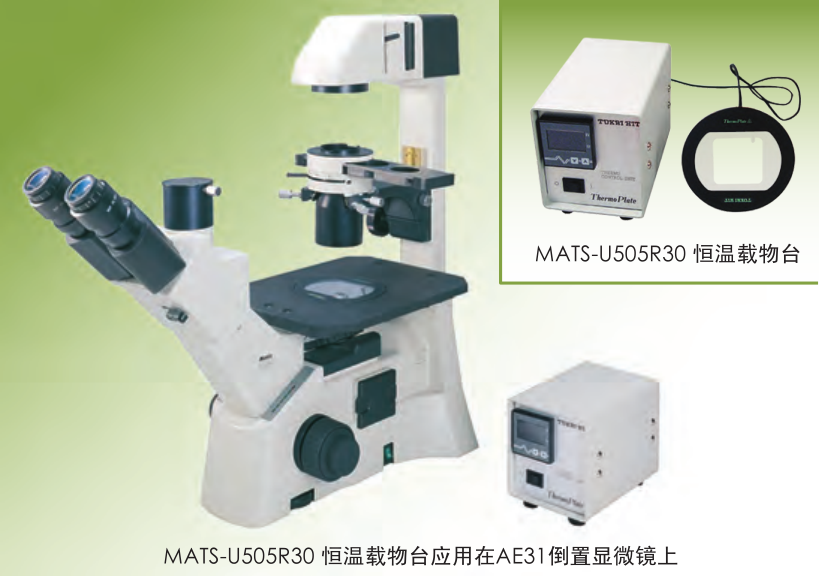

恒温载物台
恒温载物台是用显微镜进行观察时能使样品正下方保持一定温度的透明玻璃发热体。
要求在恒温条件下进行显微观察和操作时，需要使用恒温载物台。它可使显微镜观察时的温度控制进行得更准确、更为可靠。其中加热玻璃板是将硬质玻璃经过特殊加工而制成的透明发热体，表面为平面。
MATS-U505R30适用于AE30/31倒置显微镜。将加热玻璃板安装在显微镜 载物台上，其表面与载物台表面处于同一平面，因此易于进行样品处理及显微操作器操作。仅可用于低倍物镜下观察（20X及20X以下）。
主要用途：需进行显微操作的细胞工程神经科学、基因工程等领域中样品的温度控制。

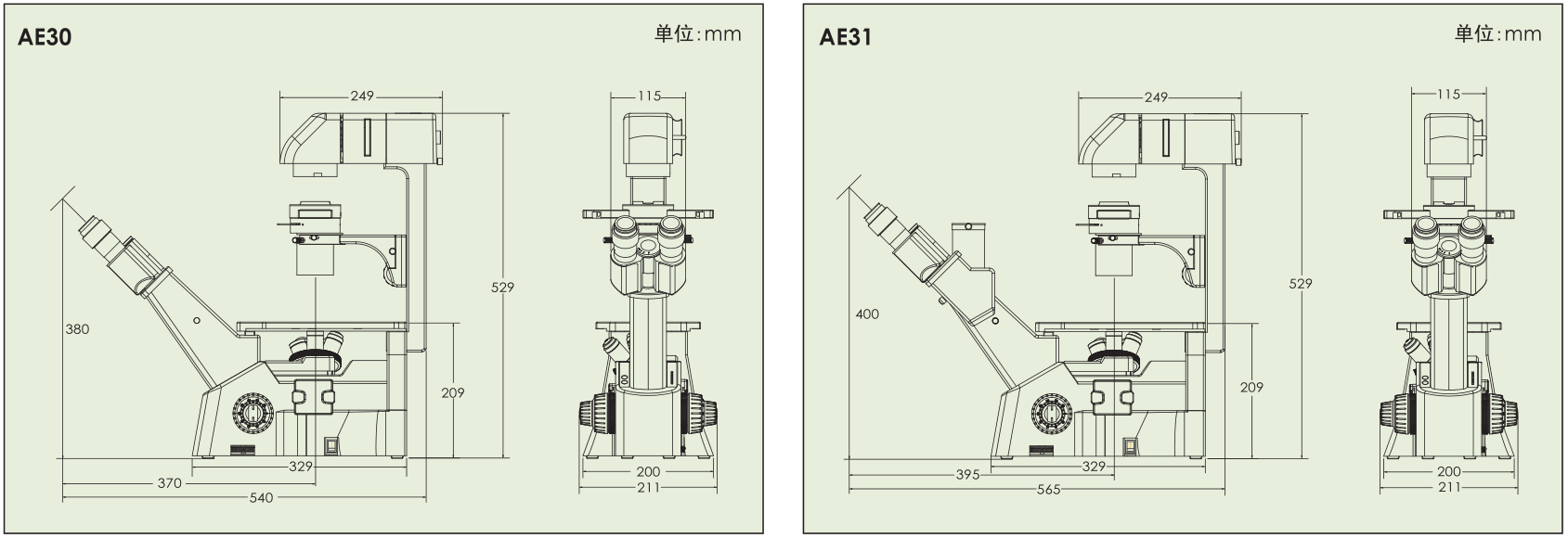

系统尺寸
技术规格
AE30 | AE31 | |
光学系统 | 无限远色差校正CCIS光学系统 | |
观察筒 | 铰链式双目筒45°倾斜，疃距调节范围：55-75mm； 眼点高度：距离桌面380mm | 铰链式三目筒45°倾斜，疃距调节范围：55-75mm； 眼点高度：距离桌面400mm |
目镜 | 平场大视场，高眼点10X （FN22），视度可调 | |
转换器 | 5孔 | |
载物台 | 固定载物板，硬膜涂层表面，透过中间插入的钢化玻璃台板可以检查物镜而无须取走样品。辅助载物台可选。 | |
调焦机构 | 同轴调节手轮；粗调转矩可以调节；每转行程：42mm/粗调，0.2mm/微调；小格值：0.002mm | |
照明 | 6V/30W卤素灯，可调中 | |
聚光镜 | 数值孔径0.3，工作距离72mm，可装卸、可升降 | |
数值孔径0.5，工作距离28mm，可装卸、可升降 | ||
集光镜 | 非球面集光镜 | |
物镜 | LWD PL4X，10X，20X，40X； LWD PH10X，20X，40X | |
相衬环板 | 不可调中Phi，明场，Ph3；可调中Phi，明场，Ph3 | |
对中望远镜 | 外径Ф30 | |
机械载物台 | 可选。低位同轴调节器，可安装各种样品托板 | |
标本托板 | 可选Ф65(56 x 81.5), Ф35,Ф54(25 x 76)，96孔托板 128 x 86或(132 x 88) | |
滤色片 | 兰色滤色片、绿色干涉滤色片（入=546nm）、钕玻璃滤色片、中性滤色片、毛玻璃片 | |
摄影 | 2.5X、4X摄像目镜及摄影接筒组 | |
摄像 | 0.5X摄像连接头（C接口），0.65X摄像连接头（C接口），1X摄像连接头（C接口） | |
三目接筒 | 可以安装135相机、CCTV和数码摄像器 | |
系统配置表
CCIS无限远色差校正光学系统配置表 | 物料编号 | AE30 | AE31 | 数量 | ||
主体 | 双目主体 | ● | / | 1 | ||
三目主体 | 分光比20:80 | / | ● | 1 | ||
三目主体 | 分光比0:100 | / | ○ | 1 | ||
目镜 | 平场大视野，高眼点 | CPL 10X/22,视度可调，带护眼罩 | 1300700102231 | ● | ● | 2 |
分划扳 | 十字刻度分划板 | 1300200100271 | ○ | ○ | 1 | |
目镜分划板 | 1300200100281 | ○ | ○ | 1 | ||
十字分划板 | 1300200100291 | ○ | ○ | 1 | ||
CCIS无限远 | 长距相衬物镜 | CCIS Ph 10X | 1300700200651 | ● | ● | 1 |
CCIS LWD Ph 20X | 1300700200831 | ● | ● | 1 | ||
CCIS LWD Ph 40X | 1300700201041 | ● | ● | 1 | ||
长距平场 | CCIS PL 4X | 1300700200291 | ● | ● | 1 | |
CCIS PL 10X | 1300700200561 | ○ | ○ | 1 | ||
CCIS LWD PL 20X | 1300700200781 | ○ | ○ | 1 | ||
CCIS LWD PL 40X | 1300700200971 | ○ | ○ | 1 | ||
CCIS LWD PL 60X | 1300700201171 | ○ | ○ | 1 | ||
聚光镜 | ELWD N.A.0.30(W.D.72mm) | 1300700401271 | ● | ● | 1 | |
LWD N.A.0.5(W.D.28mm) | 1300700400541 (不含1300700400901) | ○ | ○ | 1 | ||
相衬推拉板 | 可调中：Ph1,Ph3,—个空位（配ELWD聚光镜） | 1300700400821 | ●* | ●* | 1 | |
可调中：Ph1,Ph3,—个空位（配LWD聚光镜） | 1300700400901 | ○* | ○* | 1 | ||
对中望远镜 | 对中望远镜（Φ30） | 1300701001881 | ●* | ●* | 1 | |
附件 | ||||||
卤素灯 | 6V/30W | 1300401300541 | ● | ● | 1 | |
摄影接筒组 | 1300700902231 | / | ○ | 1 | ||
摄影目镜 | 2.5X摄影目镜 | 1300701000221 | / | ○ | 1 | |
4X摄影目镜 | 1300701000231 | / | ○ | 1 | ||
摄像接头 | 0.5X摄像连接筒组（C接口） | 1300704200531 | / | ○ | 1 | |
0.65X摄像接头（C接口） | 1300700400641 | / | ○ | 1 | ||
1X摄像接头（C接口） | 1300700902261 | / | ○ | 1 | ||
平台及其附件 | 玻璃载物台板 | 1300200400071 | ● | ● | 1 | |
圆形载物台板 | 1300700400981 | ● | ● | 1 | ||
托板组（一对） | 1300700400841 | ○ | ○ | 1对 | ||
附加式机械载物台（带96孔板托架，托架孔为128X86mm） | 1300700401201 | ● | ● | 1 | ||
血球计托架 | 1300100401721 | ○ | ○ | 1 | ||
35mm皮氏培养皿托架 | 1300100401701 | ○ | ○ | 1 | ||
54mm皮氏培养皿托架 | 1300100401711 | ● | ● | 1 | ||
65mm皮氏培养皿托架 | 1300100401691 | ○ | ○ | 1 | ||
96孔板托架，托架孔为132X88mm | 1300100401521 | ○ | ○ | 1 | ||
滤色片 | 兰色滤色片组（045mm） | 1300200901551 | ● | ● | 1 | |
钕玻璃滤色片（045mm） | 1300201000481 | ○ | ○ | 1 | ||
绿色干涉滤色片（045mm） | 1300200900011 | ●* | ●* | 1 | ||
中性滤色片（040mm） | 1300200400031 | ○ | ○ | 1 | ||
毛玻璃片（045mm） | 1300201000421 | ○ | ○ | 1 | ||
内六角扳手 | 内六角扳手（2mm）2个 | 1300700400581 | ● | ● | 2 | |
MATS-U505R30恒温载物台 | 1300706900171 | ○ | ○ | 1 | ||
注：“•”为配置图中的标配件，“○”为选配件，“ * ”为与相衬物镜一起使用的选配件。

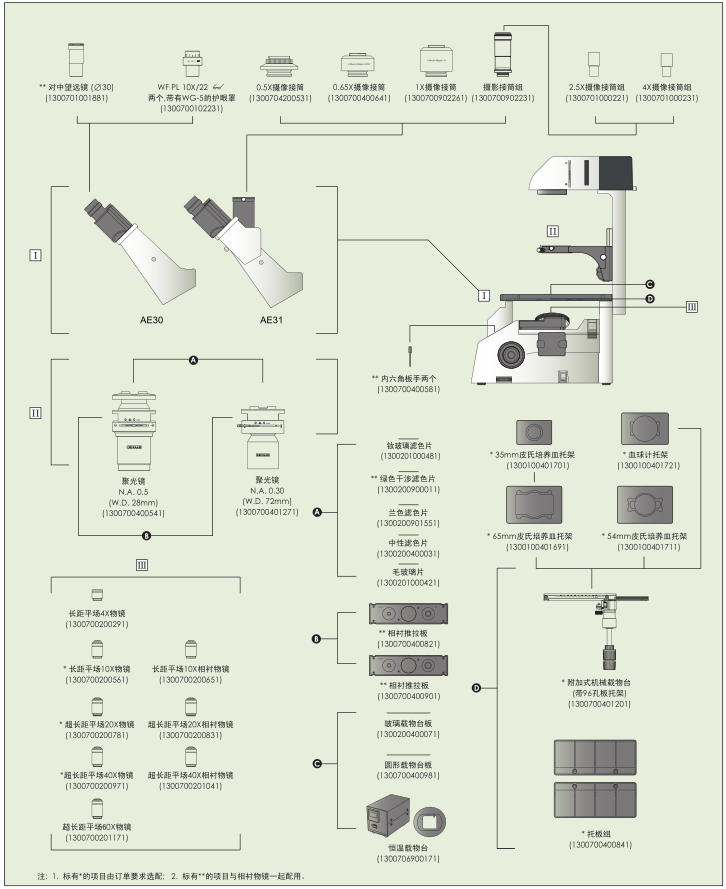

系统配置图
