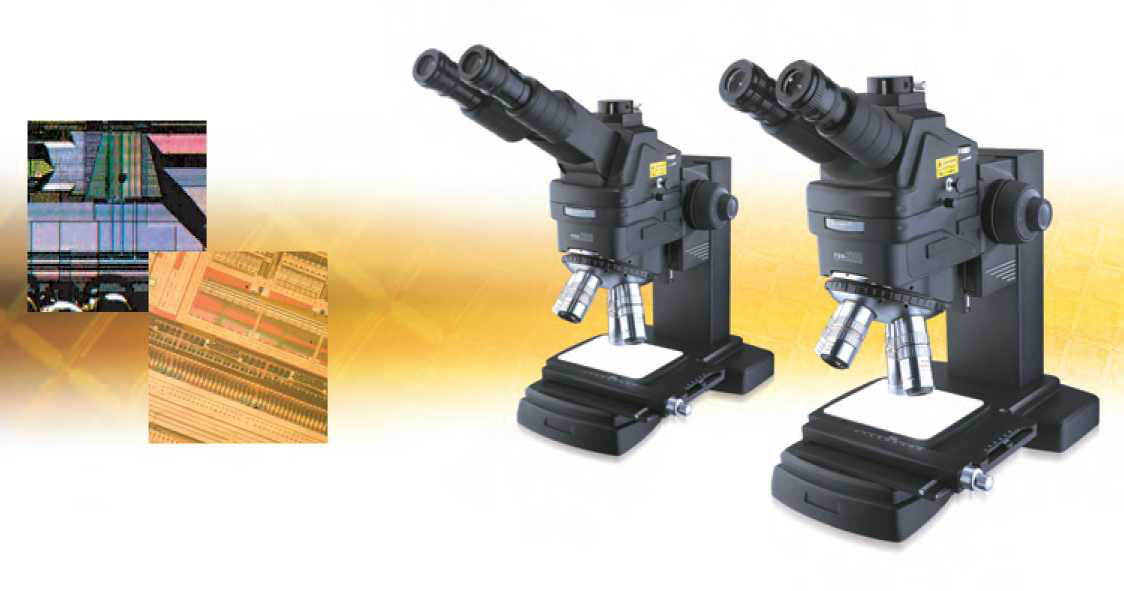

PSM-1000 工业显微镜采用全新的一体化设计，操作简单、方便，性能可靠， 功能齐全，具有很好的光学成像质量，造型新颖，使用方便，并具有丰富的扩展功能，可广泛应用于冶金、半导体、电子等行业的制造和研究领域。
全国服务热线：0512-6603 8633
在线咨询PSM-1000 工业显微镜采用全新的一体化设计，操作简单、方便，性能可靠， 功能齐全，可广泛应用于冶金、半导体、电子等行业的制造和研究领域。
人机工程头部
PSM-1000E双目观察头可以 在3 -30°转动，调整观察眼点的高度和观察方向，使操作者的使用更加舒适。
管镜

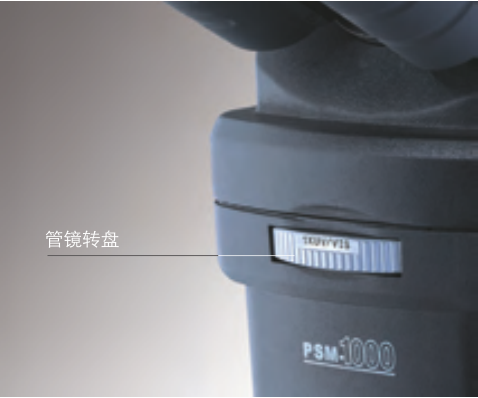

PSM-1000的管镜转盘上装有1X NUV、1X NIR 和 2X 管镜，三组管镜之间可以根据需要进行切换，切换简单、方便。其中1X NUV对355nm 和532nm波长进行了优化， 1X NIR对532nm和1064nm 波长进行了优化，当使用这3个波长的激光器时，可以得到更好的激光透过率。

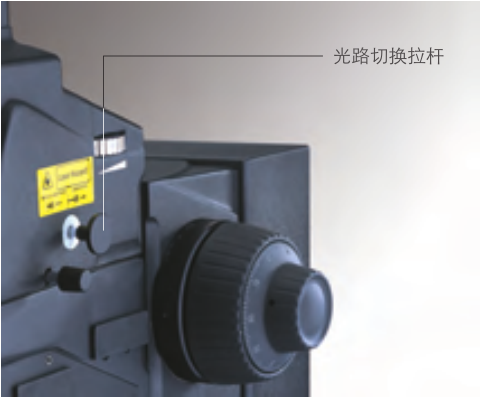

光路切换拉杆
通过推拉光路转换拉杆可以方便的对光路进行切换。当转换拉杆往外拉时，双目头和摄像接口的分光比为0：100，此时从摄像接口上入射的激光全部的进入光路，提高了激光效率；当转换器拉杆往里推时，双目头和摄像接口的分光比为50：50，此时即可用双目头观察，同时也可以在摄像接口上使用CCD摄像头或激光器。
偏光观察
主体上留有偏光插孔，插上偏光附件（选配件），可进行偏光观察。
调焦机构

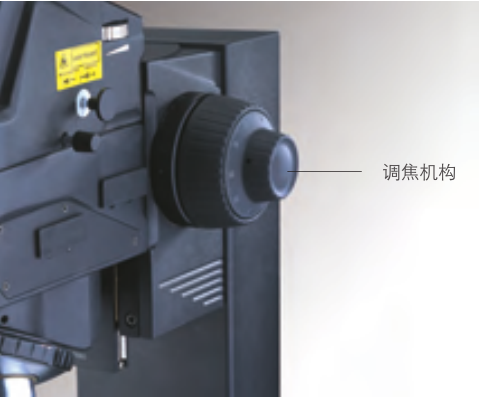

PSM-1000的调焦机构转动舒适，工作可靠。调焦机构可承载45磅(20.4Kg)，确保安装激光器和CCD摄像头后，仍然能够正常工作。
转换器

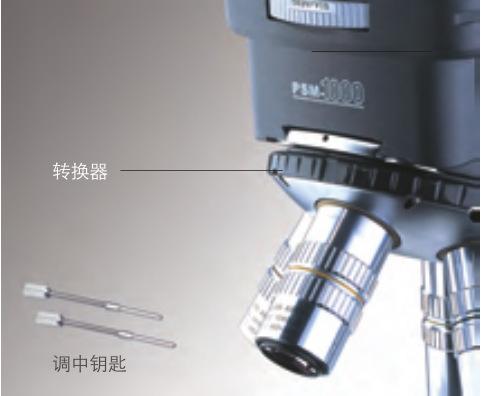

PSM-1000采用4孔可调中转换器，使用随机配送的调中钥匙，可以很方便地调整物镜的齐中。
物镜

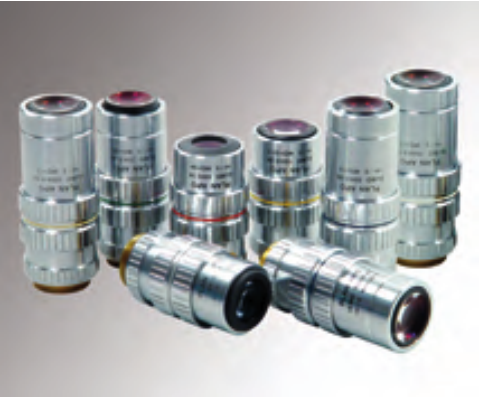

PSM-1000采用长工作距离的无应力平场复消色差物镜， 提供了很好的成像质量。关于物镜的具体参数请参照APO物镜样本。
照明系统

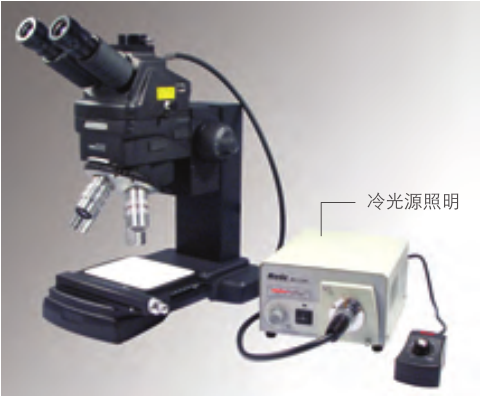

采用同轴垂直照明系统，光源采用外置冷光源。长达2m的照明光纤和光源遥控器(选配件)给PSM-1000带来更自由的操作空间。

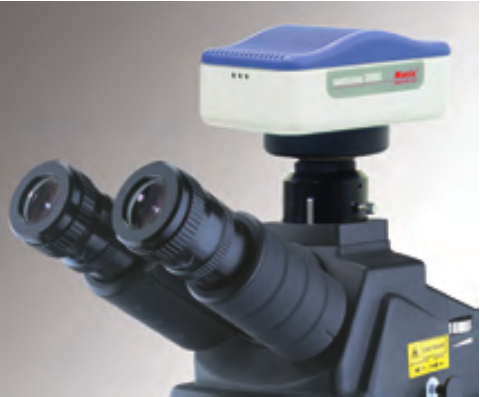

数码摄像系统
根据所使用的CCD摄像机的 CCD尺寸，选择合适的摄像接头，安装在摄像接口上， 组成数码摄像系统，就可以在电脑、电视或监视器上同步观察。
探测工作站

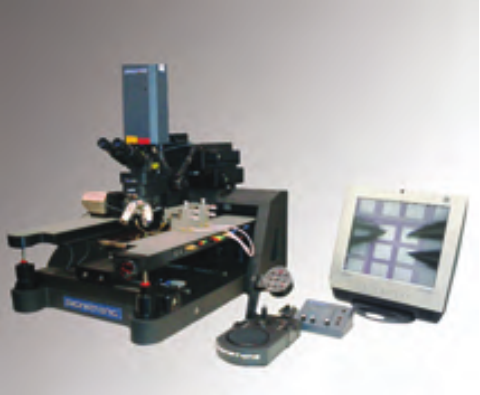

PSM-1000的主体部分可以安装在探测工作站上，进行硅片的测试。
激光装置
PSM-1000的摄像接口处装有激光定位销，双目头前留有安装激光滤色片的位置，并提供补偿垫片。无需专用的激光工具箱，就可以方便的把激光器和激光滤色片安装上。
注:
在安装和使用激光器之前，请您仔细阅读激光器和激光滤色片的使用手册。由于在PSM-1000上使用激光器和激光滤色片而产生的问题，麦克奥迪实业集团有限公司对此概不负责。
PSM-1000主要技术参数
目镜 | WF10X/24,视场直径0 24mm,独立矫正色差 |
双目头 | 瞳距调节范围55 75mm |
上主体 | 分光比为50:50或0:100 |
管镜 | 1X NUV/VIS; 1X NIR/VIS; 2X VIS |
转换器 | 4孔，位置可调 |
物镜 | 长工作距离或超长工作距离; 无限远平场复消色差; 齐焦距离: 95mm; 连接螺纹: M26X1/36"（0.706）; 齐焦机构（可选） |
调焦机构 | 调焦行程：52mm;粗动手轮4mm/转;微动手轮0.1mm/转；微动手轮μm/格；承载重量：45磅（20.4Kg） |
照明系统 | 同轴垂直照明，可变孔径光栏（0 0.8~ 0 6） |
冷光源 | 输入电压：110V或220V; 150W/21V;卤素灯遥控器（可选） |
移动载物台 | XY行程：75X50mm |
人机工程头部 | 转动范围3"-30" |
PSM-1000配置表
名称 | 物料编号 | PSM-1000 | PSM-1000S | PSM-1000E | 数量 | |
目镜WF10X/24（含护眼罩） | SG02S0173 | ● | ● | ● | 2只 | |
目镜 WF15X/16 | SG02T0316 | ○ | ○ | ○ | 2只 | |
目镜 WF20X/12 | SG02T0317 | ○ | ○ | ○ | 2只 | |
铰链式双目 | SP100243 | ● | ● | / | 1 | |
铰链式双目 | SP100243A | / | / | ● | 1 | |
上主体组 | SW0199BD | ● | ● | / | 1 | |
变角度上主体组 | AP9977730 | / | / | ● | 1 | |
下主体组 | SW0199BE | ● | / | ● | 1 | |
下主体组（带3个偏光插孔） | SW0199Y1 | / | ● | / | 1 | |
四孔转换器组 | SW011715A | ● | ● | ● | 1 | |
调焦组 | SW0199BG | ● | ● | ● | 1 | |
底座组 | SW010282A | ● | ● | ● | 1 | |
工业显微镜移动式载物台 | SW010338P | ● | ● | ● | 1 | |
长工作距离复消色差物镜* | ELWD2X | SG01S102C3 | ○ | ○ | ○ | 1 |
ELWD5X | SG01S162C3 | ○ | ○ | ○ | 1 | |
ELWD10X | SG01S022C3 | ○ | ○ | ○ | 1 | |
ELWD20X | SG01S032C3 | ○ | ○ | ○ | 1 | |
ELWD50X | SG01S122C3 | ○ | ○ | ○ | 1 | |
ELWD100X | SG01S062C3 | ○ | ○ | ○ | 1 | |
超长工作距离复消色差物镜* | ULWD50X | SG01S122C5 | ○ | ○ | ○ | 1 |
ULWD100X | SG01S062C5 | ○ | ○ | ○ | 1 | |
可调焦长工作距离复消色差物镜* | ELWD2X | SG01S102C4 | ○ | ○ | ○ | 1 |
ELWD5X | SG01S162C4 | ○ | ○ | ○ | 1 | |
ELWD10X | SG01S022C4 | ○ | ○ | ○ | 1 | |
ELWD20X | SG01S032C4 | ○ | ○ | ○ | 1 | |
ELWD50X | SG01S122C4 | ○ | ○ | ○ | 1 | |
ELWD100X | SG01S062C4 | ○ | ○ | ○ | 1 | |
可调焦超长工作距离复消色差物镜* | ULWD50X | SG01S122C7 | ○ | ○ | ○ | 1 |
ULWD100X | SG01S062C7 | ○ | ○ | ○ | 1 | |
0.5X摄像接筒组（接2/3"CCD） | SP100363 | ○ | ○ | ○ | 1 | |
0.4X摄像接筒组（接1/2"CCD） | SP100365B | ○ | ○ | ○ | 1 | |
1X摄像接筒组（接2/3"CCD） | SP100386 | ○ | ○ | ○ | 1 | |
MOTICAM480/1000/2000/3000/5000及配套软件 | ○ | ○ | ○ | 1 | ||
检偏插片 | SW01991Z | ○ | ○ | ○ | 1 | |
起偏插片 | SW01992B | ○ | / | ○ | 1 | |
起偏插片（可旋转） | SW01992BA | / | ○ | / | 1 | |
中间插片（可旋转） | SW01993H | / | ○ | / | 1 | |
调中钥匙 | SW0199BH | ● | ● | ● | 2 | |
垫圈（安装激光滤色片时使用） | SW018880 | ● | ● | ● | 2 | |
十字槽盘头螺钉M3X10（安装激光滤色片时使用） | SS0120594 | ● | ● | ● | 3 | |
转接环（数量根据订单） | SW011840 | ○ | ○ | ○ | 1~4 | |
使用手册冲文，PSM1000机） | SP010980 | ● | ● | ● | 1 | |
保修卡 | SP160004 | ● | ● | ● | 1 | |
物镜颜色标贴（含灰、红、黄、绿、蓝、白） | ST7033 | ● | ● | ● | 1套 | |
合格证 | SP150001 | ● | ● | ● | 1 | |
工业显微镜光纤（输出端为直头） | SP990073A | ○ | ○ | ○ | 1 | |
工业显微镜光纤（输出端为弯头） | SP990073B | ○ | ○ | ○ | 1 | |
MITUTOY O光纤专用接头（MITUTO YO型光纤专用） | SP99008A | ○ | ○ | ○ | 1 | |
MLC-150C冷光源 | SP120070 | ○ | ○ | ○ | 1 | |
注：带"* "号的为外购件，"•"表示标配,"O"表示选配，PSM-1000E暂不供货。
PSM-7000系统配置图
图像处理软件简介

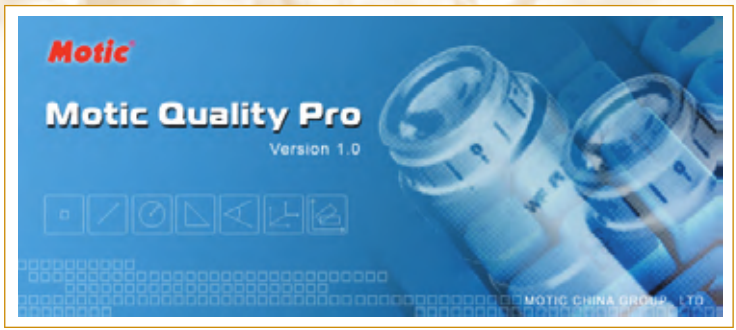

Motic Quality Professional主要适用于机械工业模具测量和电子工业测量。系统由成像系统（包括测量工作平台、CCD摄像头）、电脑主机和工业测量软件三部分构成，可以完成精密模具测量（测量精度可达到2微米），电子工业的电路板分析以及其他几何测量工作。
测量步骤

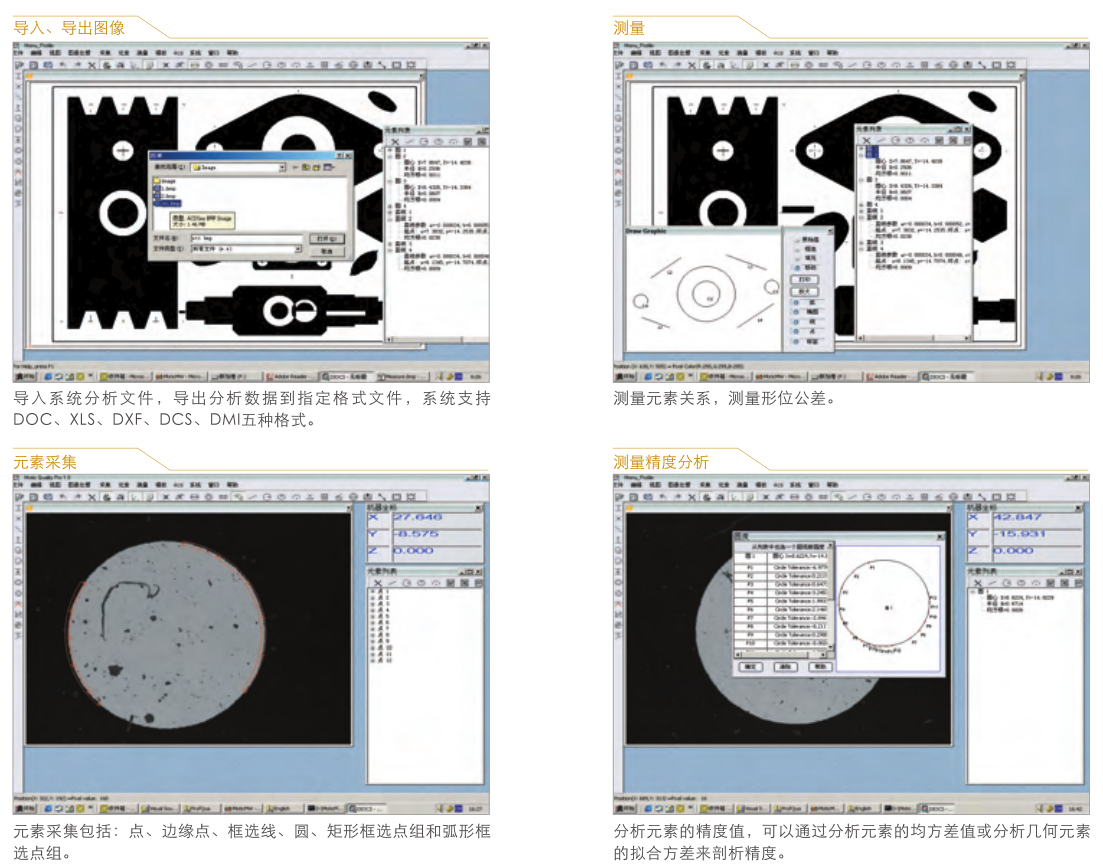

通过CCD读入视频流成像或导入图像文件到工作区（视频窗口），运用各种采集元素工具采集需要的几何元素（点、线、圆等），然后可以通过系统提供的各种构造几何元素的方法（圆、直线、弧、椭圆拟合）形成新的几何元素，通过分析元素关系来得到测量的结果。或者通过对测量目标进行形态分析得到测量数据。

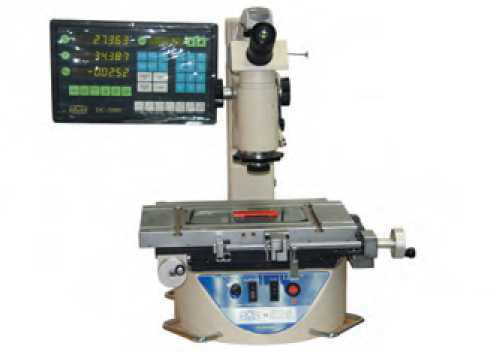

平台测量操作
本系统可用于单视场（one field）和多视场测量（multi fields）,适用于各种不同倍数的物镜。单视场测量指在一个CCD视场下，无光栅针对单幅图像的测量；多视场测量是指在有光栅的测量平台下对物体进行测量，可以满足大尺寸物体的测量。
动态视频
本系统支持视频流浏览模式，可在动态视频下完成测量操作，也可以关闭视频流浏览模式，对静态图像进行测量操作。
功能简介
