近几年来，随着工业的快速发展，对现代焊接技术的要求越来越高。如何检测焊接质量成为检测部门的重要课题。
苏州卡斯图电子有限公司在焊接熔深检测领域积累多年，终于形成一整套的检测体系。从取样制样，到检测报告，整个流程严谨致密。
以下详细介绍HF-1焊接熔深系统：
1. | 取样：大部件不适合直接观察，需要切取检测小样件。我公司的切割机可在低温环境下切割样品，防止高温灼烧影响样品内部组织形态。 |
2. | 制样：切好的样品经过镶嵌或直接磨抛。磨抛设备需要根据样品自身的材质选择。磨抛完成后经过特制腐蚀剂腐蚀，此时样品表面形态已经形成。 |

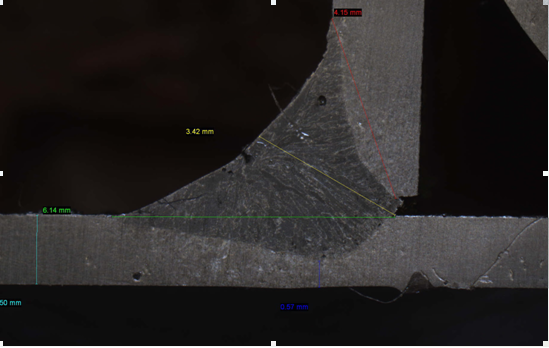

3. | 检测：腐蚀好的样品放置在焊接熔深系统下检测，通过工业摄像机将样品形态传输到电脑，在电脑上可观察、测量、特定位置标注、图片对比等操作，制成检测报告。 |
4. | 该系统可以对焊接产品的对接、交接、搭接和T型焊接部分的熔深情况进行分析。 |
具体的应用领域是：汽车滤清器、汽车座椅部件、检测检具、汽车工装夹具模具等汽车零部件领域，航天领域，电力领域，冶金领域，新能源储能等。
参照的标准：HB5282-1984结构钢和不锈钢电阻电焊和缝焊质量检验
HB5276-1984铝合金电阻点焊和缝焊质量检验

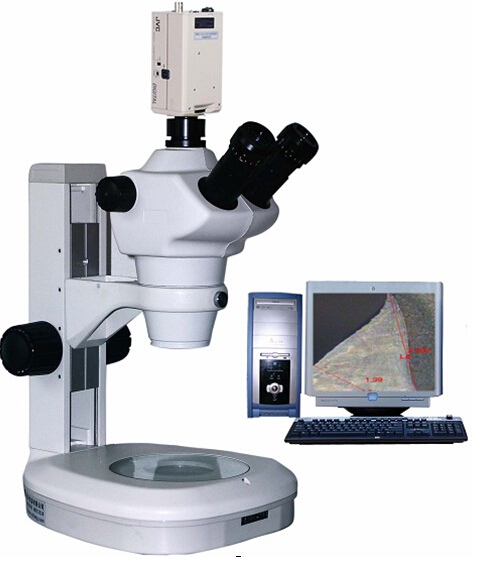

| 光学显微镜： 光学系统，多光路的系统设计，可同时支持双目镜筒观察和数码摄像装置观察。 1.目镜:10X 2.物镜连续变倍变倍范围 0.8X-10X 4.视觉照明：漫反射LED灯
|
| 摄像头： 分辨率高，图像质量好； 色彩还原性好； 图像稳定，所有摄像机均经过长时间测试； 体积小，安装方便； 标准镜头接口（CS及C口）； 图像窗口无级缩放； 曝光时间可控； 采用5V供电，功耗小，连线简单； 130万、300万、500万、800、1000万像素可选择 |
| 焊接熔深分析软件： 焊接熔深处拍照、测量 标注特殊位置 叠加比列尺 图片打印 图片报告 |
| 切割机： 金相试样切割机可适用于一般金相，岩相试样材料的切割，本机采用全封闭结构和快速夹紧机构，并符有专用冷却水箱，供冷却液循环使用，主要零部件均采用不锈钢材料制成。 切割截面：85×85mm 转 速：2800r/min 砂轮片规格：300×1.5×32mm 电 动 机：Y100L2-2，3kW， 380V，50Hz 外型尺寸：730×700×540mm （750×730×1200mm 立式） 重 量：125kg（180 kg立式） |
| 镶嵌机 本机能自动加温、加压，到了压制成形后自动停机卸压，再按一下按钮自动压制样件就自动上来，即可货件。注：只限于热固性材料（如电玉粉、胶木粉之类），温度已调整和自动。 主要参数： 试样压制规格：ф22mm，ф30mm，ф45mm 加热器：220V ,650W 电源总功率：1000W 变频器：300W 外形尺寸： 80*350*420mm 净重：50Kg |
| 磨抛机 金相试验室，金相试样制备过程中，试样的预磨、抛光、研磨、是多道必不可少的程序。 本机集三种功能为一身，可适应多种材料的试样制备。该机的磨、抛、研盘直径均大于国内同类产品。 主要参数： 磨盘直径：250mm 砂纸直径：230mm 抛盘直径：220mm 研磨盘直径：220mm 转速：50~1400r/min 外形尺寸：700×610×330mm 电动机：BY71，350W，220V，50Hz 净重：80Kg |
| 金相耗材： 切割砂轮片 镶嵌粉 砂纸、绒布 金刚石抛光剂、研磨膏等 |
