压接端子的断面分析结果，只需要3分钟就能完成!!

一、用途介绍

端子截面分析仪是苏州卡斯图电子有限公司针对线束行业品质检验而专门研发的一款精密检测分析设备，整套线束断面分析仪系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。全套检测系统可在3分钟内完成一个端子的处理分析，提高了端子断面品质检验的速度。简易的操作、清晰的图像采集系统、全面的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。超过AWG30的极细线也能鲜明地显示出。 用本公司新开发的断面分析专用软件，可测定 CH・CW， 能瞬时计算出断面面积。 在高倍率下的测量精度为 1 ~ 2µm。

线束断面分析仪检测显微镜能观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，线束断面分析仪仪具有较长的工作距离;配置高精度线束端子图片测量分析系统,组合成线束端子检测显微镜,光学系统与高分辨率摄像头的组合，让断面图像更清晰，定倍定档让测量更准确。

二、系统特点

1．不用树脂凝固（采用德国及日本检测线束方式缩短检测时间）

树脂凝固法做样品必须从树脂硬化，树脂裁断;粗磨;研磨。做一个样品要花数小时。本产品不需树脂凝固，制作一个样品只用3分钟。

2．专业线束切割磨抛一体机

多年开发的专业线束端子切割研磨一体式型适用与小型线束端子，对端子精密切割可进行0.01mm上下距离调整，切割任意端子部位，采用超薄端子专用切割片对端子内部材质结构进行无损伤切断，其它公司采用剪刀剪使端子内部结构变型已无检测意义。

3．端子专用夹具可对应各种尺寸的端子

新开发的夹具可夹紧各种型号的端子。研磨时不用担心咬线牙变形或电线飞出。也不用特殊的技能，谁都可以轻易操作。 附属的标准夹具可对应 AWG8 ~ AWG26 的电线。细线用夹具（AWG26 ~ AWG36） 可追加树脂凝固样品的专用夹具（可夹直径Ø40mm）其他夹具尺寸可根据客户定做。

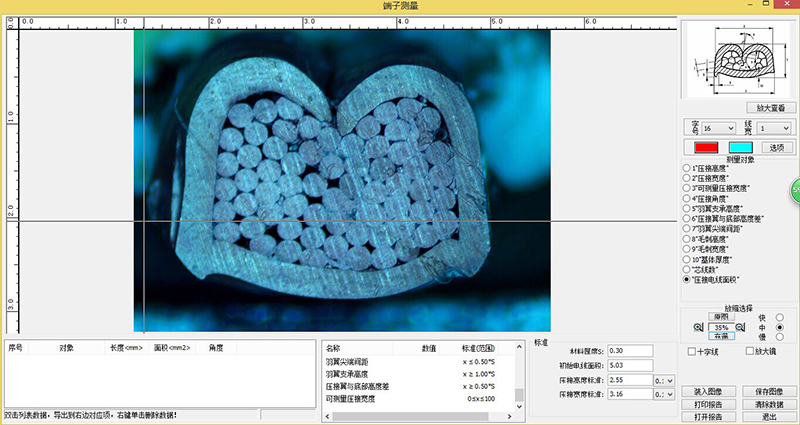

4．专业线束端子分析软件可分析压缩比，面积，C/H，C/W，等数据。

超过AWG30的极细的线也可以很清楚地表现出来。另外还新开发了用于专业线束端子分析软件。可压缩比，面积，C/H，C/W等瞬间就能测定及辨别。

5．本公司研发的软件可将测定结果已报告形式保存打印。

可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到Excel及WORD文档。可以很简单地就制作出复杂的评价报告面来。

三、技术参数

1.精密切割台（含专业夹具）瑞士电机 50~3000rpm

2.精密研磨台（含专业夹具）瑞士电机 50~1500rpm

3.端子截面显微分析倍数： 0.7-4.5X 或1-5X （6档）

4.视频总放大倍率：依据显示器尺寸大小

5.电线的适用范围：0.05m²~30m²

6.电源：AC100V~AC240V

7.成像系统：工业高清300万CCD相机

8.切割片规格：Φ120X0.5mm

9.研磨砂纸：1200# 2000#

10.标准夹具：AWG28—AWG5

11.专业端子分析软件含加密锁及光盘

12.标准检定尺

13.线束端子专用腐蚀液

14.照明光源：全白可调LED照明装置(冷光)

四、配置说明

端子切割研磨一体台、端子专用切割片、端子专用夹具、端子显微分析镜头、端子移动工作台、300万高清工业相机、LED照明装置、线束端子专用腐蚀液、专业端子分析软件、标准检定尺、端子研磨砂纸
