近红外显微镜技术原理与2.5D封装检测优势

随着半导体封装技术向2.5D/3D方向发展，传统光学检测手段面临挑战。近红外(NIR)显微镜技术凭借其穿透能力，正在成为2.5D封装检测的关键工具。近红外光的波长范围通常为700-1700nm，比可见光(400-700nm)具有更强的硅材料穿透性，能够实现硅片内部结构的非破坏性检测。

在2.5D封装中，硅中介层(Interposer)和TSV(硅通孔)技术是关键组成部分。近红外显微镜能够穿透硅材料，直接观察TSV的形貌、位置和填充情况，以及中介层内部的缺陷，如裂纹、空洞或金属残留等。这种非破坏性的检测方式大幅提高了封装良率，降低了生产成本。

技术对比：近红外显微镜与传统检测方法

与传统检测方法相比，近红外显微镜具有明显优势。X射线检测虽然也能穿透材料，但设备成本高昂，操作复杂，且图像分辨率有限。超声检测则受限于分辨率和对样品表面的要求。而红外热成像虽然可以检测热分布，但无法提供高分辨率的形貌信息。

近红外显微镜填补了这些技术的空白，提供了高分辨率(可达亚微米级)、实时成像、非接触式的检测方案。特别是对于硅基材料，近红外光的穿透深度可达数百微米，完全满足2.5D封装的检测需求。

近红外显微镜核心配置解析

一套完整的近红外显微镜系统包含多个关键组件：

光学系统：采用新工艺的近红外物镜，通常配备5X-100X的多档位物镜，数值孔径(NA)可达0.8以上。特殊设计的近红外光学涂层确保在目标波段的高透过率。

照明系统：LED或卤素灯近红外光源，配备波长选择装置，可根据不同检测需求选择850nm、940nm、1050nm、1200nm等特定波长。

相机系统：高灵敏度近红外相机是核心部件，通常采用InGaAs传感器或特殊硅基传感器，分辨率可达百万像素以上，帧率满足实时检测需求。制冷型相机可进一步提高信噪比。

机械平台：高精度电动平台，重复定位精度达亚微米级，配备自动对焦系统，适应不同厚度样品的检测需求。

相机配置关键技术参数

近红外显微镜相机的选择直接影响检测效果，关键参数包括：

• 传感器类型：InGaAs传感器(900-1700nm)或扩展范围硅基传感器(350-1100nm)

• 分辨率：通常为0.3-5百万像素，高分辨率型号可达10百万像素

• 像素大小：5-25μm，影响分辨率和灵敏度平衡

• 量子效率：在目标波段应达到60%以上

• 读出噪声：低于100e-为佳，制冷型相机可达个位数

• 动态范围：60dB以上可满足多数应用

• 接口类型：GigE、USB3.0或Camera Link，满足不同数据传输需求

• 冷却方式：热电制冷(TEC)或风冷，降低暗电流噪声

软件系统要求与功能

近红外显微镜的软件系统需要满足以下要求：

硬件要求：

• 高性能工作站(Intel i7/Ryzen7以上CPU)

• 独立显卡(NVIDIA GTX系列以上)

• 16GB以上内存

• 高速SSD存储

• 多显示器支持(推荐双显示器配置)

软件功能：

• 实时图像采集与处理

• 多波长合成与伪彩色显示

• 3D层析成像与重构

• 自动缺陷检测(ADC)与分类

• 测量与标注工具

• 报告生成与数据管理

• API接口支持二次开发

定制算法：

• 数字图像相关(DIC)分析

• 图像拼接与大视野扫描

• 深度学习辅助缺陷识别

• 多焦距图像融合

苏州卡斯图电子MIR800近红外显微镜：

苏州卡斯图电子有限公司新推出的MIR800近红外显微镜系统，专为2.5D/3D封装检测设计，集成了多项创新技术，成为行业新标杆。

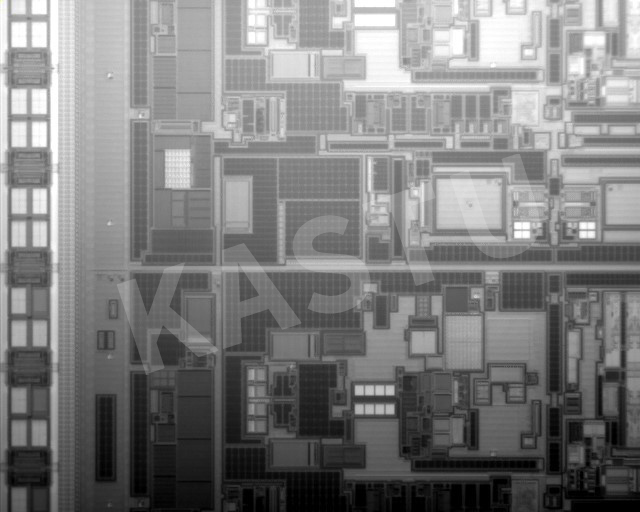

MIR800采用双波长协同照明系统(1050nm+1200nm)，可根据不同硅材料特性自动优化穿透深度和对比度。其配备的高性能InGaAs相机分辨率达5百万像素，配合卡斯图自主开发的CST-Vision软件平台，实现了亚微米级缺陷的自动识别。

"在2.5D封装中，TSV和微凸点的检测一直是个难题，"卡斯图电子技术总监表示，"MIR800的穿透式光学设计和多模态成像算法，可以清晰地呈现这些结构的3D形貌，帮助客户快速定位问题。"

该设备已在多家大型封测厂投入使用，客户反馈其检测效率比传统方法提高3倍以上，尤其在对硅中介层的缺陷检测方面表现出色。随着2.5D封装在HPC、AI芯片等领域的广泛应用，卡斯图MIR800有望成为产线质量控制的标准配置。

未来，卡斯图电子计划进一步扩展MIR系列的功能，包括集成AI缺陷分类算法、增加太赫兹检测模块等，以满足2.5D/3D封装技术不断发展的检测需求。近红外显微镜技术正迎来黄金发展期，有望在半导体检测领域发挥更大价值。
