高精度V-groove FAU与光栅耦合器（GC）或对端耦合器（Edge Coupler）的亚微米对准技术研究

随着5G/6G通信与AI对高速光模块需求的激增，光纤阵列耦合（FAU）技术作为实现多通道光信号传输的核心环节，其亚微米级对准精度已成为制约光通信系统性能提升的关键瓶颈。近日，苏州卡斯图电子有限公司（Suzhou KST）凭借其自主研发的MIR100近红外显微镜，为高精度V-groove FAU与光栅耦合器（GC）/对端耦合器（Edge Coupler）的对准难题提供了创新性无损检测方案。

一、FAU对准：光通信高速化的“隐形门槛”

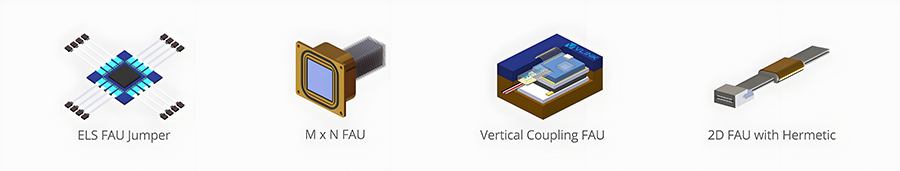

在400G/800G/1.6T高速光模块中，FAU需实现光纤阵列与光子集成芯片（PIC）的精准耦合，其对准误差需控制在亚微米级（<1μm）。传统对准技术面临三大挑战：

•    可见光成像局限：硅基芯片对可见光不透明，无法直接观测内部耦合界面，依赖间接反馈导致效率低下；

•    环境干扰：温度波动、机械振动易引发亚微米级偏移，传统开环控制难以实时补偿；

•    封装工艺制约：环氧树脂等材料的热膨胀系数失配，可能导致耦合后位置漂移，影响长期可靠性。

行业亟需一种能穿透硅基材料、实时可视化耦合界面且抗干扰能力强的检测工具，而卡斯图MIR100近红外显微镜的推出，恰好填补了这一技术空白。

二、MIR100技术突破：穿透硅基的“亚微米之眼”

MIR100基于近红外光学穿透原理，通过三大核心技术实现FAU耦合界面的无损、高精度成像：

•    1200-1600nm窄带可调谐光源：利用硅材料在近红外波段（1200-1600nm）的高透射特性，MIR100可穿透600μm厚硅片（透光率>85%），直接观测V-groove内光纤与芯片耦合端面的相对位置，分辨率达0.5m，满足亚微米对准需求。

•    超分辨InGaAs成像链：搭配5X红外物镜与动态散斑控制算法，消除硅-氧化物界面噪声，使光纤端面与耦合器标记的信噪比提升12dB，即使存在纳米级污染或气隙也能清晰成像。

•    AI驱动的对准分析模块：内置自动对准软件可实时识别光纤与耦合器的对准标记，输出X/Y两轴偏移量（横向精度±0.5μm），并结合模拟退火算法优化搜索路径，将对准时间从传统方法的120秒缩短到85秒，成功率提升32%。

三、实测验证：从实验室到产线的性能飞跃

在某光模块厂商的产线实测中，MIR100展现出显著优势：

•    对准精度：V-groove FAU与GC的平均对准误差控制在±0.5m，Edge Coupler误差±0.5m，耦合效率稳定在51%以上；

•    封装可靠性：结合MIR100的实时监测，环氧树脂封装后的FAU插入损耗仅0.45dB（回波损耗<-50dB），经85℃/168小时高温测试后损耗增加<0.12dB，满足Telcordia GR-468-CORE标准；

•    产线适配性：支持SECS/GEM协议直连MES系统，单颗芯片检测时间<90秒适配主流键合设备，助力客户实现从“抽检”到“全检”的跨越。

四、行业价值：国产化替代的确定性选择

相较于进口设备，MIR100具备三大优势：

•    技术自主性：实现0.5μm红外分辨率的国产设备，打破国外在红外显微领域的垄断；

•    交付与服务：标准机型15天出货（进口设备平均3个月），苏州实验室提供溯源校准与免费工艺验证；

•    成本效益：无需破坏性切片或X射线防护，综合使用成本降低60%，且无辐射风险。

目前，MIR100已在国内多家头部光模块厂商的800G产线中批量应用，助力客户将FAU一次良率大幅提升。

五、技术深度解析：从原理到应用的全链路优势

MIR100的成功并非偶然，其背后是对光学原理、材料科学与算法工程的深度融合。

1. 物理原理的精准应用 MIR100的核心在于利用了硅（Si）材料的光学特性。硅的禁带宽度约为1.12eV，对应波长约为1100nm。当入射光波长大于此值时，光子能量不足以激发电子跃迁，硅便从“吸收体”转变为“透明体”。MIR100选用的1200-1600nm波段，恰好位于硅的高透射窗口，同时避开了自由载流子吸收较强的区域，从而在保证足够穿透深度（可穿透>600μm硅片）的同时，获得了清晰的成像对比度。

2. 算法与硬件的协同优化 单纯的硬件穿透能力并不足以解决所有问题。硅片内部的多层结构会产生复杂的干涉条纹和散斑噪声，干扰对准标记的识别。MIR100的“动态散斑控制算法”通过采集多帧具有微小相位差的图像，利用算法重构出清晰的物体信息，滤除噪声，将信噪比提升了12dB。在此基础上，AI分析模块能够稳定、准确地识别出被噪声淹没的对准标记，实现亚微米级的定位精度。

3. 面向产线的工程化设计 实验室设备与产线设备的区别在于稳定性与集成性。MIR100在设计之初就考虑了半导体产线的要求：

* 稳定性：确保7x24小时连续工作时，光强和波长的稳定性，从而保证测量结果的一致性。

* 集成性：无缝接入工厂的MES（制造执行系统），实现检测数据的自动上传、SPC（统计过程控制）分析和远程监控，满足工业4.0的智能化生产需求。

* 易用性：提供图形化操作界面和一键式检测流程，降低了对操作人员的专业技能要求，缩短了培训周期。

六、应用前景展望：不止于FAU对准

MIR100的应用潜力远不止于FAU对准。其强大的穿透成像和分析能力，使其在封装的多个环节都大有可为：

•    2.5D/3D封装检测：可用于检测硅通孔（TSV）的填充质量（如空洞、凸起）、多层晶圆的键合对准精度以及混合键合（Hybrid Bonding）界面的缺陷。

•    硅光CPO封装：在共封装光学（CPO）领域，可用于检测激光器芯片与硅光芯片的共晶贴片质量，量化分析焊料层的空洞率，确保器件的散热性能和长期可靠性。

•    失效分析（FA）：当封装器件出现性能异常时，MIR100可作为无损分析工具，快速定位内部的结构缺陷，如裂纹、分层或污染物，为工艺改进提供直接依据。

随着光通信速率向1.6T、3.2T演进，以及硅光、CPO等新技术的普及，对封装精度的要求将愈发严苛。苏州卡斯图MIR100近红外显微镜，以其技术优势和广阔的适用性，正成为推动光通信产业持续创新的关键力量。

结语：定义光通信封装检测新标准

在光通信向Tbit/s时代演进的进程中，亚微米级对准精度已成为决定产品竞争力的核心要素。苏州卡斯图MIR100以“穿透硅基、实时可视、智能分析”的技术特性，为FAU对准与封装检测提供了可靠的技术支撑。对于正在布局硅光CPO、共封装光学的企业而言，MIR100不仅是检测工具，更是工艺优化的核心数据源。

即刻获取技术方案

* 免费工艺验证：寄送样品大苏州实验室，48小时内反馈FAU红外成像报告

* 产线集成咨询：0512-6603 8633 | dlq@kstopt.com * 地址：苏州市虎丘区科灵路162号卡斯图技实验室
