Motic SMZ-161清晰度高，色彩逼真，立体感强，并且事业开阔，符合人机工程学要求，拥有完备的附件功能，为日常应用带来更多的灵活性和多样性，是生命科学、生物学、医学、农学及科研的理想选择。多种光源及支架可供选择：SMZ-161-BL、SMZ 161-BLED、SMZ-161-TL、SMZ-161-TLED
全国服务热线：0512-6603 8633

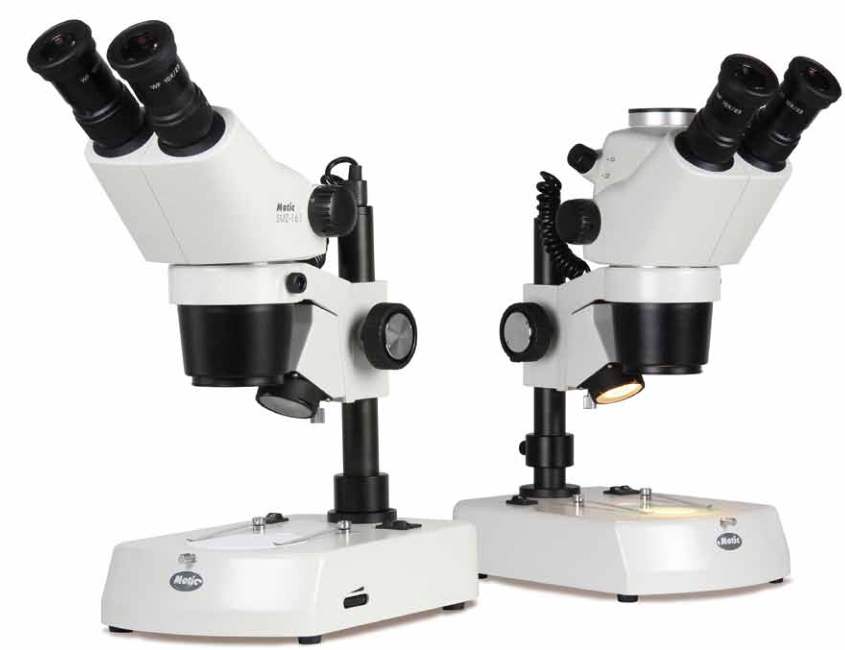

在线咨询Motic新推出的SMZ-161连续变倍体视显微镜，采用Greenough光学系统，实现了大范围的变焦比和清晰的观察影像，而且景深较大。反射式透射光源，使照明更加均匀，降低工作台面的温度，避免了工作台面温度过高。ZOOM 1:6奉献良好的性能价格比；放大倍数连续可变，超长工作距离、超大分辨率， 具有优良的整机性能。
SMZ-161清晰度高，色彩逼真，立体感强，并且视野宽阔，仪器眼点高度为397.7mm，45度观察角度， 符合人机工程学要求，可使您长时间工作下不会感到颈肩不适。SMZ-161拥有完备的附件功能，为日常应用带来了更多的灵活性和多样性，是生命科学、生物学、医学、农学及科研的理想选择。
附加物镜
新设计的0.3X、0.5X、0.63X、0.75X、1.5X、2X附加物镜，您可以根据对工作距离和总放大倍数的要求来选择配备。操作快捷方便，直接将附加物镜旋上，重新调整调焦机构在立柱上的位置进行重新调焦即可。
工作距离 | 物料编号 |
0.3X [WD = 301 mm] | 1300700200091 |
0.5X [WD = 191.8 mm] | 1300700214391 |
0.63X [WD = 142.7 mm] | 1300700200141 |
0.75X [WD = 128.6 mm] | 1300700214381 |
1.5X [WD = 56.3 mm ] | 1300700200121 |
2X [WD = 38.6 mm] | 1300700200131 |

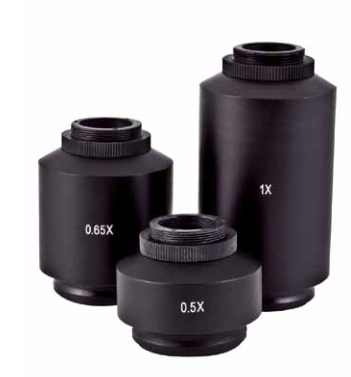

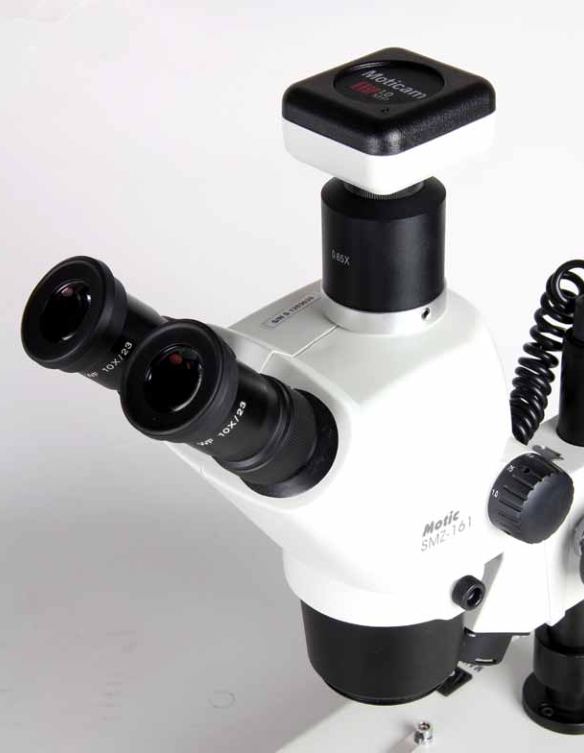

摄像头及接筒
采用统一的标准设计的接筒，全新的设计提高了第三筒图像的质量。
接筒的倍数需要根据应用的摄像头芯片尺寸来选择。
Motic为您提供了三种倍数供选择：1x，0.65x，0.5x的接筒及多款摄像头。

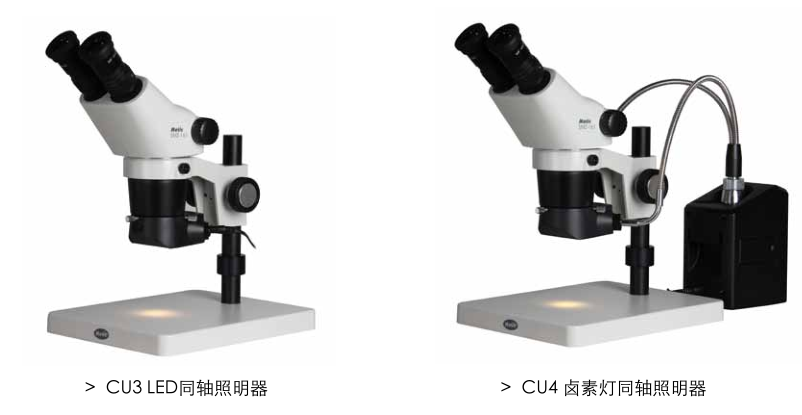

同轴照明器
用于观察在斜照明与环形照明中无法观察的样品，特别是非透射标本（高反标本），左右视场照明均匀，
亮度充足，满足1.6X—5X的照明需求。
旋转式载物台
载物台安装在底座的工作台板孔内，即可作任意方向的平行移动， 又可作360°平面移动，易于观察微小标本。
X-Y移动式载物台
将移动式载物台安装在显微镜底座上，转动同轴调节旋钮的大、小钮，可实现载物台在X、Y轴的两个方向上的平稳移动。
暗场照明器
SMZ-161为您提供良好的暗场显微观察方式，通过该种特殊照明器， 由透射光源产生的照明光线不会直接 进入成像物镜内，从而使标本获得更 高的衬度，以便于观察特殊标本，如纤维、珠宝等。
独立偏光器
独立偏光器的起偏器可作360°旋转，检偏器既可作360°旋转，又可摆出光路，满足偏光显微观察不同方式的需求。偏光器主要是利用偏振光干涉原理，对透明或非透明的矿物、非均质体等薄片标本进行光观察与测定。
SMZ-161技术参数表
型号 | SMZ-161-BL | SMZ 161-BLED | SMZ-161-TL | SMZ-161-TLED |
光学系统 | Greenough | |||
观察角度 | 45° / 60° | |||
主机变倍范围（标配） | 0.75X--4.5X | |||
变倍比 | 6:01 | |||
目镜（标配） | WF10X (923) /目镜筒视度可调 | |||
瞳距 | 50mm-75mm | |||
工作距离（标配） | 110mm | |||
摄影摄像接口（三目） | － | 可配:0.5X接头/ 0.65X接头/ 1.0X接头 | ||
附加物镜（选购件） | 0.3X [WD =301mm] | |||
0.5X [WD =191.8mm] | ||||
0.63X [WD =142.7mm] | ||||
0.75X [WD =128.6mm] | ||||
1.5X [WD =56.3mm ] | ||||
2.0X [WD = 38.6mm] | ||||
最大工作距离 | 301mm | |||
底座配置 | 照明采用反射镜形式 | |||
角度可调、亮度可调可单独或同时使用 | ||||
R2GG底座 | 落射光源：12V/10 W卤素灯带反光碗 | |||
R2LED底座 | 落射光源：3W LED | |||
SMZ-161系列体视显微镜配置表
组件名称 | 规格 | 物料编号 | SMZ-161-BP | SMZ-161-TP | SMZ-161-BL (R2GG) | SMZ-161-TL (R2GG) | SMZ 161-BLED (R2LED) | SMZ-161-TLED (R2LED) | |
变倍体 | SMZ161双目 | 45度 | 1300709600272 | ● | ● | ● | |||
SMZ161三目 | 45度 | 1300709600282 | ● | ● | ● | ||||
SMZ161双目 | 60度 | 1300709600211 | ○ | ○ | ○ | ||||
目镜 | WF 1OX/023 （可加分划板） | 1300700103231 | ● | ● | ● | ● | ● | ● | |
底座组 | 立柱式平底座组 | 立柱式平底座组 | 1300709600201 | ● | ● | ||||
立柱式镜架组 | 1300709600191 | ● | ● | ||||||
立柱式带光源底座 | R2GG机架组 | 1300709600311 | ● | ● | |||||
R2LED机架组 | 1300709600411 | ● | ● | ||||||
C-Mount摄像接头 | 0.50X (1/2”) | 1300700904381 | ○ | ○ | ○ | ||||
0.65X (2/3” ，1”) | 1300700904361 | ○ | ○ | ○ | |||||
1X (2/3” ,1”) | 1300700904181 | ○ | ○ | ○ | |||||
附加物镜 | 0.3X/ 0.5X/ 0.63X/ 0.75X/ 1.5X/ 2.0X | ○ | ○ | ○ | ○ | ○ | ○ | ||
SMZ-161光学参考值
目镜 | 倍率档位 （X） | 标准物镜 | 附加物镜 | ||||||||||||
0.3X | 0.5X | 0.63X | 0.75X | 1.5X | 2X | ||||||||||
工作距离 110mm | 工作距离 301mm | 工作距离 191.8mm | 工作距离 142.7mm | 工作距离 128.6mm | 工作距离 56.3mm | 工作距离 38.6mm | |||||||||
| 总放大倍率（X） | 视场直径（mm） | 总放大倍率（X） | 视场直径（mm） | 总放大倍率（X） | 视场直径（mm） | 总放大倍率（X） | 视场直径（mm） | 总放大倍率（X） | 视场直径（mm） | 总放大倍率（X） | 视场直径（mm） | 总放大倍率（X） | 视场直径（mm） | ||
10X/23 | 0.75 | 7.5 | 30.67 | 2.25 | 102.22 | 3.75 | 61.33 | 4.725 | 48.68 | 5.625 | 40.89 | 11.25 | 20.44 | 15 | 15.33 |
1 | 10 | 23.00 | 3 | 76.67 | 5 | 46.00 | 6.3 | 36.51 | 7.5 | 30.67 | 15 | 15.33 | 20 | 11.50 | |
2 | 20 | 11.50 | 6 | 38.33 | 10 | 23.00 | 12.6 | 18.25 | 15 | 15.33 | 30 | 7.67 | 40 | 5.75 | |
3 | 30 | 7.67 | 9 | 25.56 | 15 | 15.33 | 18.9 | 12.17 | 22.5 | 10.22 | 45 | 5.11 | 60 | 3.83 | |
4 | 40 | 5.75 | 12 | 19.17 | 20 | 11.50 | 25.2 | 9.13 | 30 | 7.67 | 60 | 3.83 | 80 | 2.88 | |
4.5 | 45 | 5.11 | 13.5 | 17.04 | 22.5 | 10.22 | 28.35 | 8.11 | 33.75 | 6.81 | 67.5 | 3.41 | 90 | 2.56 | |
15X/16 | 0.75 | 11.25 | 21.33 | 3.375 | 71.11 | 5.625 | 42.67 | 7.0875 | 33.86 | 8.4375 | 28.44 | 16.875 | 14.22 | 22.5 | 10.67 |
1 | 15 | 16.00 | 4.5 | 53.33 | 7.5 | 32.00 | 9.45 | 25.40 | 11.25 | 21.33 | 22.5 | 10.67 | 30 | 8.00 | |
2 | 30 | 8.00 | 9 | 26.67 | 15 | 16.00 | 18.9 | 12.70 | 22.5 | 10.67 | 45 | 5.33 | 60 | 4.00 | |
3 | 45 | 5.33 | 13.5 | 17.78 | 22.5 | 10.67 | 28.35 | 8.47 | 33.75 | 7.11 | 67.5 | 3.56 | 90 | 2.67 | |
4 | 60 | 4.00 | 18 | 13.33 | 30 | 8.00 | 37.8 | 6.35 | 45 | 5.33 | 90 | 2.67 | 120 | 2.00 | |
4.5 | 67.5 | 3.56 | 20.25 | 11.85 | 33.75 | 7.11 | 42.525 | 5.64 | 50.625 | 4.74 | 101.25 | 2.37 | 135 | 1.78 | |
20X/13 | 0.75 | 15 | 17.33 | 4.5 | 57.78 | 7.5 | 34.67 | 9.45 | 27.51 | 11.25 | 23.11 | 22.5 | 11.56 | 30 | 8.67 |
1 | 20 | 13.00 | 6 | 43.33 | 10 | 26.00 | 12.6 | 20.63 | 15 | 17.33 | 30 | 8.67 | 40 | 6.50 | |
2 | 40 | 6.50 | 12 | 21.67 | 20 | 13.00 | 25.2 | 10.32 | 30 | 8.67 | 60 | 4.33 | 80 | 3.25 | |
3 | 60 | 4.33 | 18 | 14.44 | 30 | 8.67 | 37.8 | 6.88 | 45 | 5.78 | 90 | 2.89 | 120 | 2.17 | |
4 | 80 | 3.25 | 24 | 10.83 | 40 | 6.50 | 50.4 | 5.16 | 60 | 4.33 | 120 | 2.17 | 160 | 1.63 | |
4.5 | 90 | 2.89 | 27 | 9.63 | 45 | 5.78 | 56.7 | 4.59 | 67.5 | 3.85 | 135 | 1.93 | 180 | 1.44 | |
