Motic PA53MET产品提供了清晰的光学效果和同样出色的人机工程学设计，多功能的物镜在任何观察方式下保证清晰度，智能设计降低操作者长时间操作的疲劳度，可交换模块满足各种应用需求。每当操作员暂时离开时，都会采用自动省电模式。启用此省电模式可保护您的样品不受照明器的热量影响。这种模式还可以节省能源, 延长了灯泡的使用寿命, 降低了整体运营成本。睡眠模式的时间可通过Motic Analysis软件
全国服务热线：0512-6603 8633
在线咨询MOTIC OPTILUTION

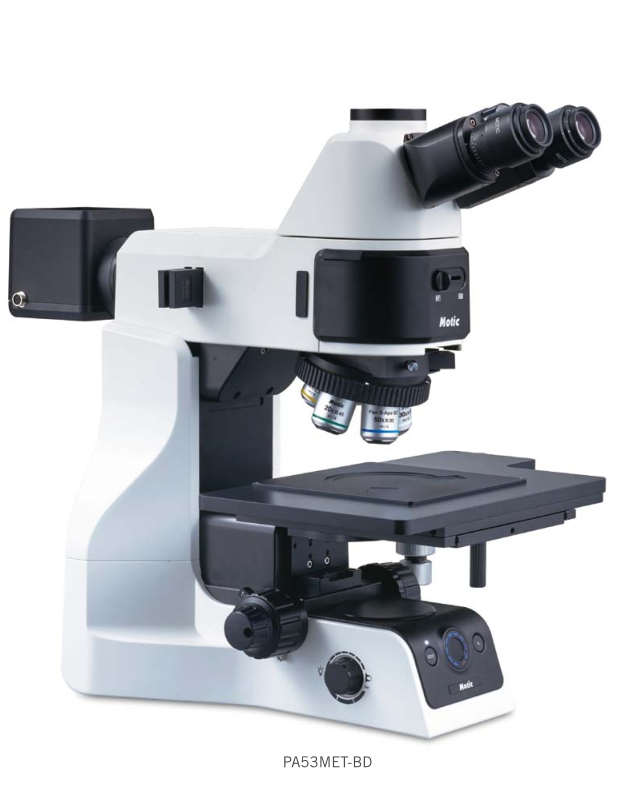

综合各种光学知识，技术和创新，Motic PA53MET产品提供了全新的光学效果和同样出色的人机工程学设计，未来的素质能力和创新模块， Motic现代光学的代表者。
光学性能
多功能的物镜在任何观察方式下保证清晰度，现在Motic光学技术得到了世界上多名光学研究者的认可。
智能设计
人机工程学设计紧凑的镜体尺寸，应用材料和多功能的数字技术确认操作者长时间操作减少疲劳度。
创新的模块设计
紧凑的尺寸，可交换模块满足各种应用需求，可以选择正确的光学附件。例如：反射光照明器'聚光镜'水平移动载物台'电动Z轴'电动转换器等。
PA53MET非球面棱镜设计的灯箱和物镜保证了视场的高清晰度和高色彩还原度，多种观察方式让操作者更容易获得所需的图像和对产品的检查。
定制的光学和光源系统
反射光照明器
反射光照明器提供了各种观察方式。如：明场，暗场和微分干涉，满足各种样品检查的需要。
BF/DF和ND的组合拉杆
前面板上的BF/DF拉杆，很轻易的改变观察方式，联动的ND片，在暗场DF转换明场BF时保护操作者的眼睛免受强光的损伤。
检偏器和起偏器
转动起偏器和检偏器组合能够快速轻易从DIC/POL观察方式装换到其他观察方式实际上起偏器和检偏器的插片式设计很容易从显微镜取下和插入。
DIC提供立体图像
使用插入式单一的DIC棱镜，Motic显微镜在任一倍率下从其它观察方式很容易切换到微分干涉观察，因为微分干涉位置没有改变。
透射光系统和聚光镜
透射光路内置的ND6，ND25和LB片，多种聚光镜可选。
PA53MET-3D显微镜以创新的设计提供清晰和准确的结果
通过Z轴的对焦模块简单获取三维图像结合软件的对焦准确的三维测量提供捕获到清晰二维图像控制器有助于快速准确的调整焦点
通过高精度、高准确性、人性化的三维分析系统达到令人惊讶的效果
Z-轴模块
Z 轴对焦模块的地形分析功能和三维特征通过我们的 Motic Analysis 的软件它生成所有的 2D
图像转换为3D配置文件组成。
Z 轴模块参数
行程距离 | 30mm | 尺寸 | W:240 mm D:157 mm H:202.5 mm |
精度 | 0.01μm | ||
重复性 | 0.5，μm | ||
Max速度 | 1.4mm/s | 负载能力 | 15kg |
重量 | 5kg |
方便的控制板
为了帮助检查高度一目了然，通过 Z 轴控制板的显示器的 8 个速度设定，控制 Z 轴可以准确确认位置。
此外，通过紧急停止按钮帮助来保护阻止意外情况的发生。
提供高分辨率图像
具有出色的色彩再现，准确度高，减少光损失和零像差。
我们优良的光学性能能满足您从简单到复杂的分析测量的一切需要
色彩再现
Motic 的光学设计及镜片镀膜技术，创造了半复消色差物镜。这些物镜提供更好的分辨率和色彩再现性。
彻底清除像差和色差
平场半复消色差物镜提供高图像质量与球面像差校正及内部棱镜组将色差降低。
高精度同轴性物镜
当使用不同倍率物镜时会出现不同轴现象，Motic通过提高物镜内部镜片组合及高精度物镜转换器，降低不同轴性；不同倍率物镜观察时，图像位置几乎不变；同时也保证通过数码相机拍照时没有偏移。
舒适的目镜
为了减少眼睛疲劳，PA53MET目镜采用超宽的25毫米的视场数20度的观察筒角度提供了一个舒适的观看角度。
此外该棱镜同时也能进一步作色差的补偿。
智能，方便的功能提高工作效率和操作舒适度
适应性强的新功能可确保轻松满足未来的任何潜在需求。 优化的系统和各种数字功能使日常任务能够快速、准确地执行。
我们数字技术提供的高速和智能功能
方便多功能化的照明选择旋钮
通过开发多功能选择旋钮，结合反射、透射照明和亮度控制所需的所有功能，提高了工作效率和便利性。
照明选择指示器
反射式照明'Z-Axis亮度'Eco on/off和Z轴定位可轻松一目了然。因此，减少在正常操作过程中出现的不正确选择，将进一步提高工作效率。
环保的ECO功能
每当操作员暂时离开时，都会采用自动省电模式。启用此省电模式可保护您的样品不受照明器的热量影响。这种模式还可以节省能源, 延长了灯泡的使用寿命, 降低了整体运营成本。睡眠模式的时间可通过Motic Analysis软件进行调节。
恒定、一致的1L亮度
通过在图像照明中提供优化的恒定亮度，进一步提高了工作效率。即使在操作过程中观察放大倍率发生变化，也会保持这种一致的亮度水平。
方便、自动化的放大倍率显示
当前工作放大倍率自动显示，并通过我们的Motic Analysis分析软件测量自动校准的保留。
完全自动化、更快、 更少的工作量
电动、准确控制的物镜转转器、X/Y轴和Z轴操作减少了操作员的工作量，使工作更快、要求更低。通过利用附件 和Motic分析软件，扩大覆盖应用的范围，可以提高操作效率。
通过方便的自动调整和广泛的观察方法，享受更满意的检测显微镜体验
电动旋转转换器
电动转换器提高了您的工作流程的速度，标志着PA53MET更方便地使用。根据您的需求和偏好，从软件、框架按钮或控制器调整方法中进行选择，以进一步提高生产能力和效率。
电动高精度载物台
使用高精度电动线性载物台，尤其在高放大倍率任务中，显著缩短了图像捕捉和分析的时间，大大提高了您的生产效率。全系统的自动调整，让您轻松享受到更满意的检测显微镜体验。
具有图像处理能力的创新成像解决方案
通过用户友好的界面、图像功能以及与各种测量工具相结合的快速图像处理，提高了工作效率
Motic Analysis 分析：强大、稳定、方便的测量分析软件，适用于所有用户环境
MOTIC 分析软件
Motic Analysis分析软件经过优化，可直观、流畅地使用在PA53MET。它是一个专业的软件套件，可用于检测和研究环境。它具有令人印象深刻的3D渲染功能，可应用于许多不同的应用领域。
快速方便的实时多焦点
机身电动Z轴方向提供30mm的移动空间，这样可以通过使用方便的Z轴控制器对样品高 度调整对焦，从而使所有的图像都能清晰地看到，并且可以实时将这些图像组合到一个完全对焦的画面中。
图像拼接功能
图像拼接是一个非常好的功能，您可以获得一个广泛的全景图像，由移动X/Y平台捕获的多个图像组成。您可以实时拼接相邻的图像，进一步扩展PA53MET的视野。
专业品质Motic S系列相机
我们所有的Moticam S系列相机都与PA53MET兼容，在设计时考虑到了忠实的高分辨率图像再现。

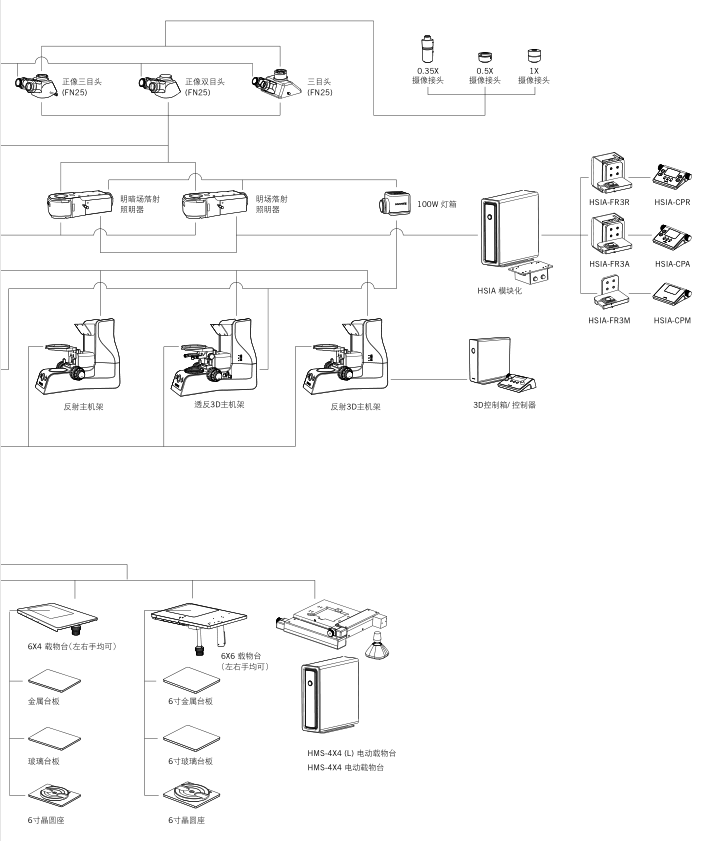

PA53MET 系统图
明场系列 | 暗场系列 | |||||||
机型 | PA53MET | PA53MET-T | PA53MET-3D | PA53MET-T- 3D | PA53MET-BD | PA53MET- BD-T | PA53MET-BD- 3D | PA53MET-BD- T-3D |
光学系统 | 无限远校正光学系统（CCIS） | |||||||
照明 | 反射 | 反射/透射 | 反射 | 反射/透射 | 反射 | 反射/透射 | 反射 | 反射/透射 |
观察筒 | 正像三目头部（FN 25），倾斜角20°,三筒光路2档选择：（目视：相机-100:0, 0:100） | |||||||
正像双目头（FN25），倾斜角20°（选配） | ||||||||
目镜 | UC-WF 10X/25，屈光度可调+/-5 （标配） | |||||||
N-WF 15X/16，屈光度可调+/-5 （选配） | ||||||||
N-WF20X/12.5，屈光度可调+/-5 （选配） | ||||||||
转换器 | 五孔明场转换器带DIC插槽 | 五孔暗场转换器带DIC插槽 | ||||||
电动五孔明场转换器带DIC插槽（选配） | 电动五孔暗场转换器带DIC插槽（选配） | |||||||
Plan S-APO平场半复消色差金相物镜 | Plan S-APO 5X/0.15 Plan S-APO 10X/0.3 Plan S-APO 20X/0.45 Plan S-APO 50X/0.8 Plan S-APO 100X/0.9 (选配) | Plan S-APO BD 5X/0.15 Plan S-APO BD 10X/0.3 Plan S-APO BD 20X/0.45 Plan S-APO BD 50X/0.8 Plan S-APO BD 100X/0.9 (选配) | ||||||
LPlan S-APO长距平场半复 消色差金相物镜（选配） | LPlan S-APO 20X/0.4 LPlan S-APO 50X/0.55 LPlan S-APO 100X/0.8 | LPlan S-APO BD 20X/0.4 LPlan S-APO BD 50X/0.55 LPlan S-APO BD 100X/0.8 | ||||||
调焦机构 | 行程范围：29.5 mm，粗调和微调手轮粗调：17.7 mm/转，微调：0.1mm/转上限位，松紧调节环 | |||||||
电气 | 集成电源，用于直流12V100W调光。LED亮度指示，IL开关和ECO开关 | |||||||
反射主体 | Yes | / | / | / | Yes | / | / | / |
透反主体 | / | Yes | / | / | / | Yes | / | / |
反射3D主体 | / | / | Yes | / | / | / | Yes | / |
透反3D主体 | / | / | / | Yes | / | / | / | Yes |
反射照明 | 柯勒照明系统/明场，DIC,简易偏光 | 柯勒照明系统/明场，暗场，DIC,简易偏光 | ||||||
光源 | 12V / 100W长寿命卤素灯泡 | |||||||
透射照明 | / | Yes | / | / | / | Yes | / | / |
照明 | / | 勒照明系统明场/内置滤色片 | / | / | / | 柯勒照明系统明场/内置滤色片 | / | / |
光源 | / | 12V/ 100W长寿命卤素灯泡 | / | / | / | 12V/100W 长寿命卤素灯泡 | / | / |
聚光镜 | / | LWCD, N.A 0.65 | / | / | / | LWCD, N.A 0.65 | / | / |
载物台 | 4x4"尺寸 210(W) X 170(D) mm,行程 104(X) X 102(Y) mm,金属台板，玻璃台板 | |||||||
选配6x4"载物台,6x6"载物台 | ||||||||
尺寸 | 约 246(W) x 572(D) x 514(H) | |||||||
重量 | 约 19kg | |||||||

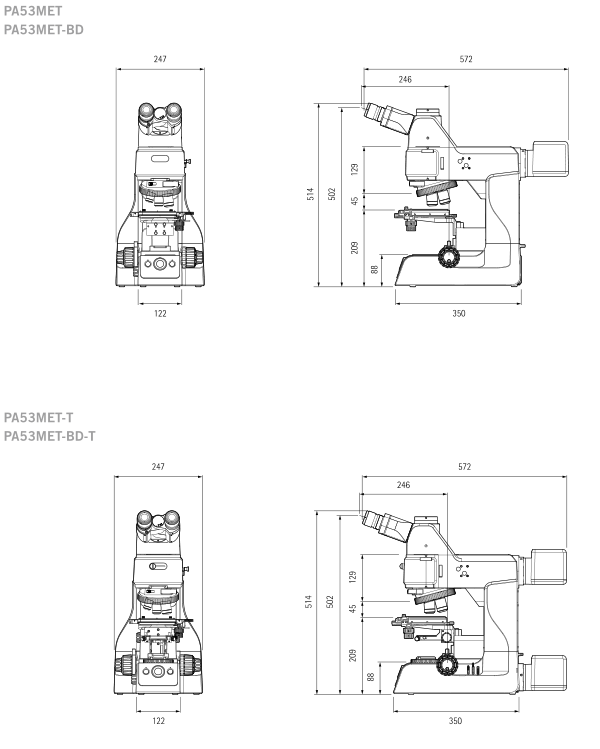

PA53MET 尺寸图
