一、概述

切片分析技术在PCB行业中是常见的也是重要的分析方法之一，通常被用作品质判定和品质异常分析、检验电路板品质的好坏、PCBA焊接质量检测、寻找失效的原因与解决方案、评估制程改进，做为客观检查、研究与判断的根据。对于外层品质或者外观不良，可以通过光学检测仪或者目检进行判定；但对于压合后的內层或者孔的品质确认，则须要通过切片进行品质判定和对不良的原因作出初步分析。切片分析进行PCB/PCBA失效分析的重要技术，切片质量将直接影响失效部位确认的准确性。

二、配置清单

切片是用特制液态树脂将样品包裹固封，然后进行研磨抛光的一种制样方法，检测流程包括取样、固封、研磨、抛光、提供形貌照片、开裂分层大小判断或尺寸等数据。

使用仪器：精密切割机，真空镶嵌机，研磨抛光机，金相显微镜。

测试流程：取样 镶埋 研磨 抛光 观察拍照测量

以下为设备的详细描述：

1、手动精密切割机

产品特点

●高扭矩大功率电机及无级变速控制系统，动力强，效率高

●闭环控制，调速范围：500-3000转/分，转速可定制

●标配金刚石切割片，适用性广，切割面平整

●角度切割夹具可选

●铝合金底座，超稳机身，操作方便

●硬阳极氧化工作台面，耐磨损

●干湿切割均可，干切可选配吸尘器

●静音设计，避免噪音污染

●适用于各种金属材料、线路板、半导体、晶体、陶瓷、石英玻璃和岩相样品等的精密切割。设备配有多种夹具，可切割不规则形状的工件，是企业和科研院校理想的精密切割设备

技术参数

基本参数
切割方式	手动/刀片运动
切割片	Φ230x12.7x1.0
切割片转速	500-3000rpm
切割厚度	50mm
行程	100mm
功率	550W
冷却方式	内置冷却水槽
工作台尺寸，mm	400x450
安装条件
电源	单相220V/110V
包装参数
设备	460x500x350
重量
包装	●
附件
附件工具箱	●
金刚石切割片	1片
锯片防护罩	●
垂直夹具	2个
切割靠尺	●
电源线	●
排水管	●
切削液	●
碳化硅切割片	○
刚玉切割片	○
X向进给夹具，0-30mm	○
地质薄片真空夹具	○
角度夹具	○
吸尘器	○
开口扳手,15mm	●
开口扳手,24mm	●
内六角扳手,5mm	●

○选配   ●标配

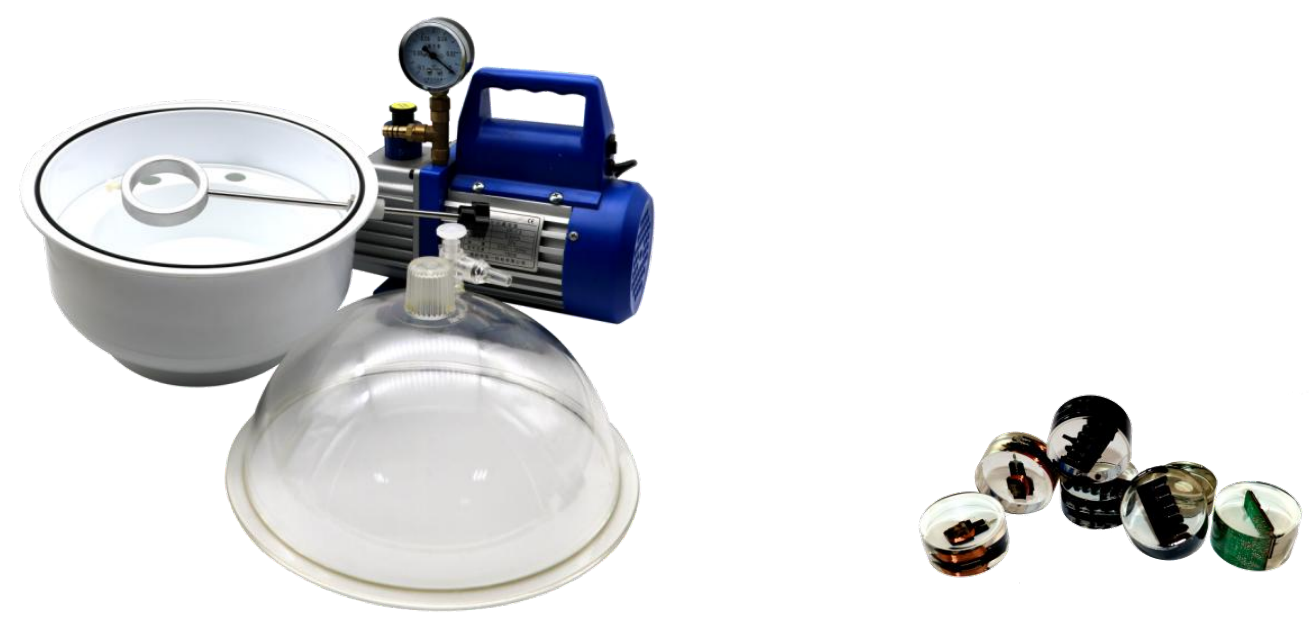

2、真空镶嵌机

真空镶嵌机设计紧凑，容量大，操作简单快捷，设备可靠性高。能去除试样和树脂中的气泡，使树脂渗透进试样的孔隙和裂纹中，得到无气泡和孔隙的样品，改善试样的镶嵌效果。

产品特点

●   进口真空室，容量大

●   透明视窗，便于观察

●   内置液体倾倒支架，一次浇注多个试样

●   真空泵，抽真空速度快，真空度高

●   操作简单，便于使用

技术参数

产品名称	真空镶嵌机
模具规格	标配32mm软模
输入电压	单相220V，50/60Hz
真空容器尺寸(WxDxH)	300*300*300
真空泵尺寸(WxDxH)	260*110*240
重量	6Kg

3、金相抛光机

金相抛光机可对各种金属及合金试样进行磨平及抛光。全玻璃钢外壳及铝合金底座的设计，确保设备在使用过程中不会生锈。电机运转采用变频调速，适用范围：金相试样的粗磨，精磨，粗抛和精抛，是企业和科研院校理想的制样设备。

技术参数

◆工作盘直径：8-inch/10-inch。(可根据用户需求定制)

◆转速：50~1000rpm变频调速。(可根据用户需求定制)

◆转向：正反转可调

◆电压： 220V，50Hz

◆电机功率：550w

◆重量：70kg

安装

设备应放置在水平平稳的工作平面上，否则试样很难磨平，连接进水管，排水管，及电源。

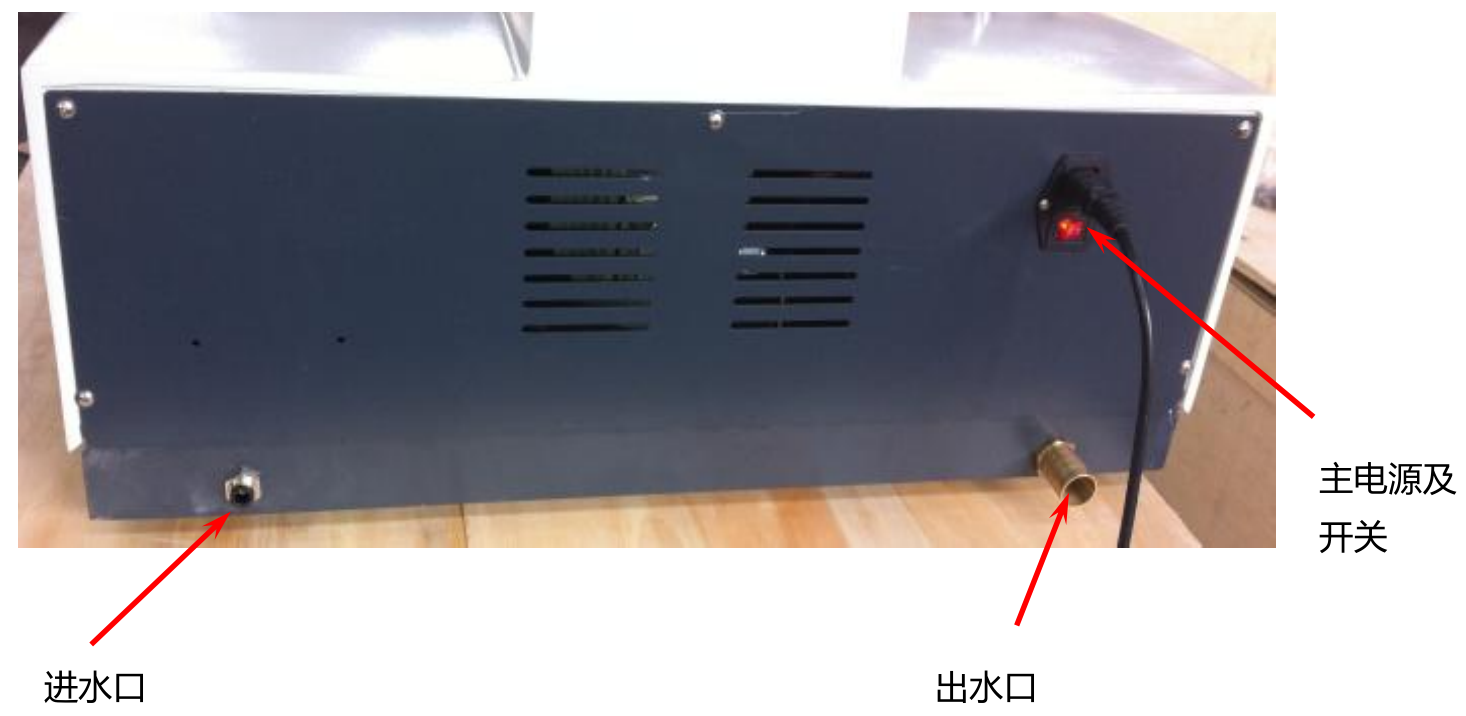

3.1后面板接线

进水口：冷却水进水口，为直径6mm空压管；

出水口：出水管连接口，为内径25mm钢丝管；

主电源及开关：接220V单相电，I/O开关控制整机电源的通断；

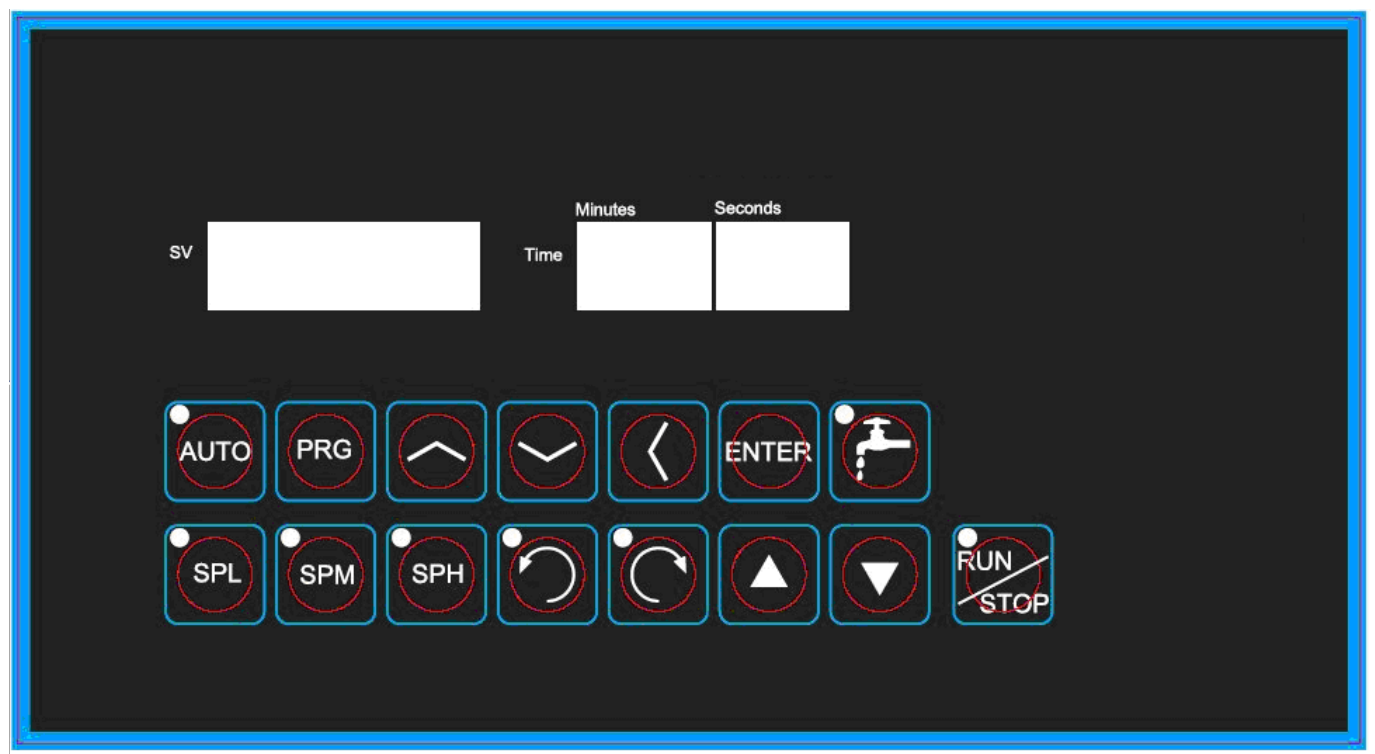

3.2控制面板

多键按钮面板

：	功能按键，按下显示功能设定菜单。
：	向前依次显示菜单，或增大数字。
：	向后依次显示菜单，或减小数字。
：	设定数字时，切换数字变化的位数。
：	确定按键。显示功能设定菜单时按下显示对应参数的值，修改参数后按下保存设定值。
：	控制水的通断。
：	工作盘的运转方式为AUTO模式，即可以有8段变化的速度及可以设定运行时间。
：	工作盘的转速为参数SL预设的数值。
：	工作盘的转速为参数SN预设的数值。
：	工作盘的转速为参数SH预设的数值。
：	设定工作盘运转方向为逆时针。
：	设定工作盘运转方向为顺时针。
：	速度增大。
：	速度降低。
：	启动/停止。

功能菜单说明

菜单名	说明	备注
SP1	速度1。单位：rpm	SP1~SP8，t1~t8本说明书中称为“8段速”。t设定为0时，对应的速度段跳过不运行。 设定速度时，通过按及来增大及减小速度值。通过按及来设定运转方向。
t1	速度1的运行时间。单位：秒
SP2	速度2
t2	速度2的运行时间
SP3	速度3
t3	速度3的运行时间
SP4	速度4
t4	速度4的运行时间
SP5	速度5
t5	速度5的运行时间
SP6	速度6
t6	速度6的运行时间
SP7	速度7
t7	速度7的运行时间
SP8	速度8
t8	速度8的运行时间
Cn	设定8段速的运转次数。从SP1到SP8依次运转完毕为1次。	本参数设定为0时，将一直运转下去直到按下停止键。
SL	速度SPL。低速段	SPL,SPM,SPH本说明书中称为3段速。当工作盘的运转模式为3段速时，通过按及可以改变(增大或减小)运行中的速度。
Sn	速度SPM。中速段
SH	速度SPH。高速段
Sr	设定电机与工作盘之间的传动比。	该参数不能随意修改，否则会造成速度显示的不准确。修改该参数需要密码
dF	恢复所有参数为出厂默认值。
U	设定输入电压(110/220V)。	该参数不能随意修改，否则会造成线路板的损坏。修改该参数需要密码
St	设定变频器的保护温度，超过该温度时，自动停止。
Ct	显示变频器的当前温度
nS	电机的极对数。	修改该参数需要密码
CD1	设定启动/停止的控制方式	0: 通过面板来控制。 1: 通过输入一个外部信号来控制。 修改该参数需要密码
CD2	设定LED管的显示内容。	10: 显示转速。 1: 显示频率。 目前设定为只显示转速。

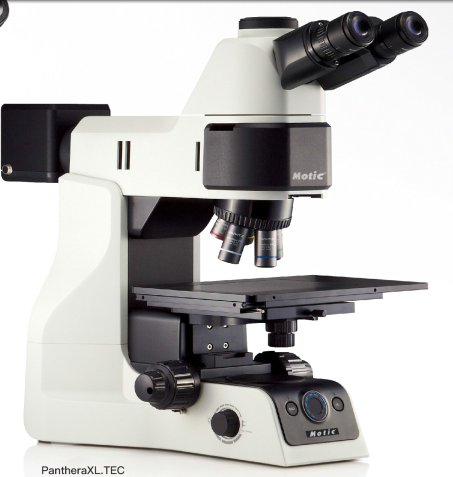

4、金相显微镜

PantheraXL.TEC同轴的光学系统，大量的检查工作中展示光学性能；非球面棱镜设计的灯箱和物镜保证了视场的高清晰度和高色彩还原度；多种观察方式上操作者更容易获得所需的图像和对产品的检查。

色彩再现

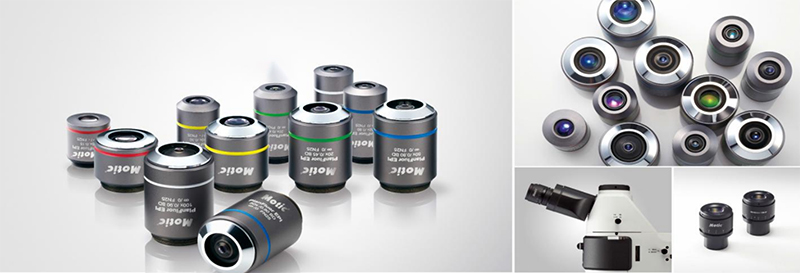

Motic光学设计及镜片镀膜技术，半复消色差物镜提供更好的分辨率和色彩再现性

彻底消除像差和色差

平场半复消色差物镜保证图像质量与球面像差校正内部棱镜组将色差

高精度同轴性物镜

当使用不同倍率物镜时会出现不同轴现象，Motic通过提高物镜内部棱镜组合及高精度物镜转盘，减少不同轴性；不同倍率物镜观察时，图像位置几乎不变；同时也保证通过数码相机拍照时没有偏移

舒适的目镜

为了减少眼睛疲劳，PantheraXL.TEC目镜采用超宽的25毫米的视场数20度的观察筒角度提供一个舒适的观看角度。此外该棱镜同时也能进一步作色差的补偿

三、安装培训

由卖方在买方现场对需要培训的人员进行技术培训，一般时间不超过 2 天，培训期间卖方的交通、食宿等费用均由卖方负责。

1、设备开箱验收 设备到货后，卖方派专人对设备进行开箱。买方与卖方相关人员共同根据装箱单对设备进行验收，如有 部品不符，损害或缺失，由此引起的一切经济损失由卖方承担。

2、设备安装调试 卖方负责对设备进行安装，调试，直到该设备进入正常工作状态。

3、卖方自备安装调试所需的工具。

4、买方提供安装调试现场所需的电、水、压缩空气。

5、培训内容：

5.1、设备操作及注意事项

5.2、设备保养

5.3、技术理论及基本知识培训

四、售后服务

1、保修期的计算：

1)仪器的保修期以合同规定为准；

2)如合同中没有特别指出，保修按照以下期限执行：

保修期限从货物验收后起 12 个月，或买方收到货物一个月起 12 个月，以先到者为准。 通用的易损件（如鼠标、普通键盘等）保修期为出厂之日起三个月； 外配件（PC等）保修期按生产厂家规定的为准；返修件保修期为三个月；

3)若确属仪器存在质量问题，影响使用，保修期将相应顺延。

2、保修期内，在仪器正常使用情况下出现的故障，免费维修；但由于买方操作或维修人员操作失误或使用不当以及不可抗力因素（战争、地震、雷击、洪水等）等原因造成仪器硬件损坏，卖方将收取成本费和维修费。

3、仪器出现问题报修后，卖方先通过电话确认故障现象并解决问题，如需现场解决的，可在 48 小时内赶往现场。

4、保修期外维修： 超过保修期后,卖方将继续提供维修服务及使用咨询，如果需到用户现场服务，卖方将适当收取零部件费、服务费等费用。

5、备件及消耗品供应：卖方将以优惠价格向买方供应备件及易耗品。

五、保密

买方应对技术协议、卖方提供给买方的所有资料和信息严格保密，不得泄露给第三方，如卖方泄露给第三方，买方有权追究其法律责任。

六、其它

本协议未尽事宜，双方协商解决。
