苏州卡斯图电子有限公司为安徽合肥某注塑企业提供油漆层厚度分析系统。某注塑企业现有厂房3万多平方米，自有电脑全自动注塑成型机33台,同时有众多合资厂家鼎立支持，具备年产400多万套家电外壳的生产能力；全自动电脑控制喷涂生产线5条,具有日下线1.5万套机壳的生产能力。此次检测是注塑产品外壳的油漆层厚度测量。以下为详细说明：

PantheraTEC

一、概述

油漆层层深检测是系统的厚度检测方法之一，通常被用作品质判定和品质异常分析、寻找失效的原因与解决方案、评估制程改进，做为客观检查、研究与判断的根据。金相法是油漆层测量的重要技术，切片质量将直接影响检测部位确认的准确性。

镀层分析仪

二、配置清单

切片是用特制液态树脂将样品包裹固封，然后进行研磨抛光的一种制样方法，检测流程包括取样、固封、研磨、抛光、提供形貌照片、开裂分层大小判断或尺寸等数据。

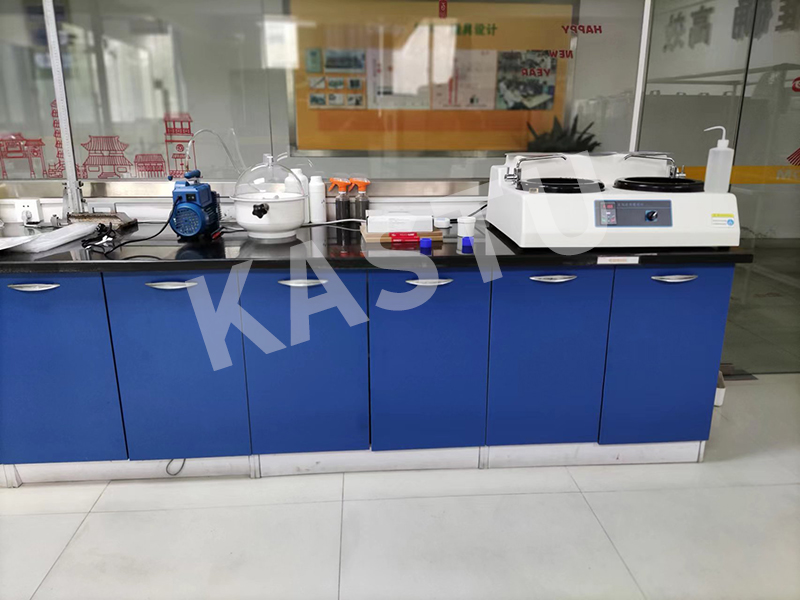

使用仪器：真空镶嵌机，研磨抛光机，图像分析系统，电脑。
测试流程：取样 镶埋 研磨 抛光 观察拍照测量

以下为设备的详细描述：



油漆层分析仪

1 真空镶嵌机

样品切割后需要镶嵌。真空镶嵌机设计紧凑，容量大，操作简单快捷，设备可靠性高。能去除试样和树脂中的气泡，使树脂渗透进试样的孔隙和裂纹中，得到无气泡和孔隙的样品，改善试样的镶嵌效果。

产品特点

●   进口真空室，容量大

●   透明视窗，便于观察

●   内置液体倾倒支架，一次浇注多个试样

●   真空泵，抽真空速度快，真空度高

●   操作简单，便于使用



2 金相磨抛机

样品镶嵌完成后需要磨抛，获得镜面效果

本系列设备为手动机,采用品牌马达，具有高扭矩，高稳定性特点，每一台平面度和跳动，在出厂前都经过严格检验，使制样达到客户需要的效果。速度、研磨方向快速设定，磁性快速换盘系统，满足材料研磨抛光。

特点：

机台粉体烤漆, 无毒性, 牢固的大型支撑底盘设计确保了精密的回转平衡度；

强大的电机扭力带来强大的动力, 带来很好的研磨抛光体验；

全系列支持磁性快速换盘系统, 使用弹性佳,可搭配自动研磨装置；

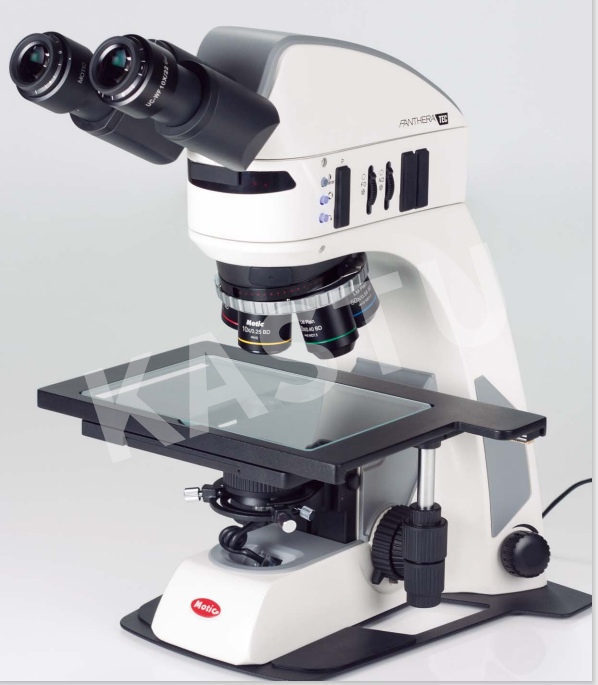

3 图像分析系统

金相分析仪

产品简介

该设备是电子、金属材料、矿物、地质、精密工程等检查、分析及研究的仪器，适用于教学、科研、工业等领域。采用同轴垂直照明系统，很好的消除了杂散光，从而大大提高成像的对比度（衬度）和清晰度。

特点

目镜：标准配置的高眼点设计、带可折叠橡胶眼罩的目镜，目镜视度可调，使双目观察更加容易。另外，目镜筒上的卡槽设计，可将目镜锁紧定位，避免掉出，方便操作。

观察筒：30度倾斜的铰链式镜筒，瞳距调节范围为55-75mm。即使长时间观察，也能确保使用者操作舒适，无疲劳感。

落射偏光照明器组：卤素灯为操作者提供充足亮度，以满足各种情况下的样本观察。带可变光栏装置、调中装置，保证视场照明均匀。搭配偏光观察装置。

物镜：平场金相物镜：5X，10X，20X，50X（50X\100X\200X\500X）

机械载物台：硬膜涂层表面，防腐、耐磨，面积180X140mm，行程75X50mm。

粗微同轴：调焦行程为30mm，微调格值0.002mm，以保证充足的操作距离。

防霉设计：防霉结构设计及加工过程的防霉处理，确保高温高湿环境下新产品使用性能的稳定性，并延长显微镜及其物镜的使用寿命。

相机：高画素工业相机，真实反映产品形貌。

软件：专用测量分析软体，快捷，方便品质人员操作使用。

4电脑一体机

戴尔品牌一体机 I5处理器 2G独立显卡  IPS专业图像显示屏幕 只为获得更清晰图像效果
