苏州卡斯图电子有限公司提供碳钎维孔隙率分析仪，详情请致电：0512-66038633。

复合材料孔隙大致有两种：层间孔隙和纤维束内孔隙。孔隙是复合材料构件内部常见且无法避免的缺陷，孔隙问题是碳-环氧复合材料成型工艺中普遍存在的问题，即使孔隙含量很小，对材料的许多性能会产生有害的影响。对于航空器部件来说，复合材料构件的孔隙率会对其结构强度产生很大的影响，危害飞行。

国内外对复合材料孔隙问题的研究主要集中在三个方面：

（1）固化周期中孔隙形成机理研究；

（2）孔隙对复合材料力学性能影响的研究；

（3）孔隙率检测方法的。

孔隙是碳纤维复合材料中常见的微小缺陷，由于复合材料成型工艺的特性，完全没有孔隙的复合材料是没有的。且复合材料的机械性能对孔隙十分紧密。相关研究指出，孔隙率在0％到5％时，每增加1％，复合材料的层间剪切强度平均下降7％左右；弯曲强度以10％左右的比例下降，弯曲模量则以5％左右的比例下降。

复合材料中孔隙的形成和长大主要是由于含有的水分、夹杂空气等在一定温度下，当挥发物气体的压力超过树脂压力时就会形成气泡并长大。

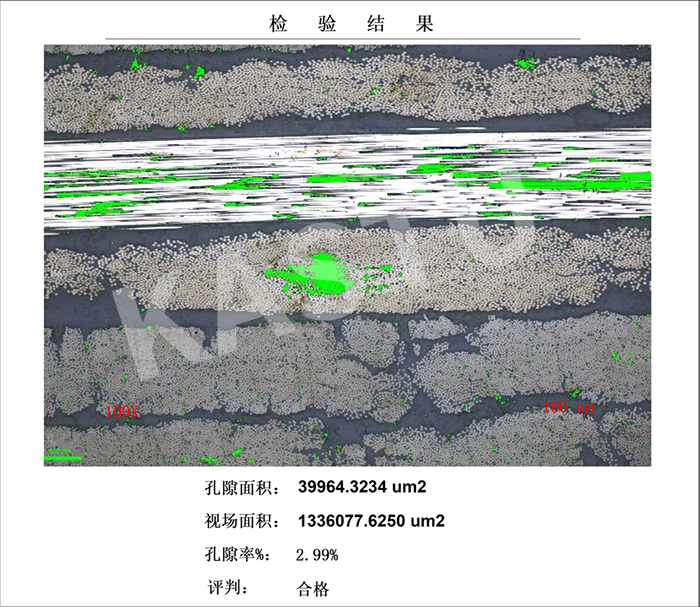

苏州卡斯图电子有限公司根据GB/T 3356金相显微法测量孔隙率是应用光学显微镜分析复合材料中孔隙分布情况，主要是将特定位置的材料裁切、镶嵌、磨抛除杂、光学设备放大、定制开发的软件测量分析，出具详细的数据报告。
