麦克奥迪 Easy Nanoscan 系列桌面式扫描电子显微镜，拥有超高分辨率，将桌面式电镜的分辨率提高到 5nm 的水平，可与传统大型扫描电镜相媲美。Easy Nanoscan 同时具备多种探测模式，包括二次电子、背散射电子和能谱分析，将桌面式扫描电镜对样品进行表面形貌分析、元素分析以及两者相结合的技术充分应用到工业和科学研究领域中。以下为Easy Nanoscan在锂电池行业的实际应用。欢迎大家来电咨询：0512-66038633

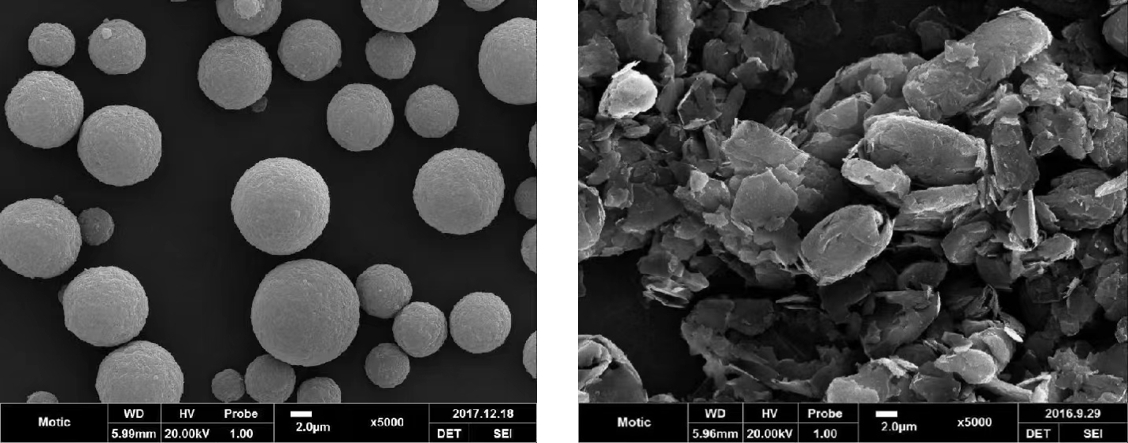

↑锂电池正负极材料在5000倍下的观测

↑前驱体与三元材料在电镜下的观察，清晰观察三元材料的粒径，粒度分布（均一性）、球型度、比表面积

↑锂电池截面加工，以评估结晶情况，内部孔洞，裂纹情况

↑锂电池包覆可以改善其热稳定性及结构稳定性，提高粒子表面活性，在扫描电镜下对包覆层进行直接观察，是评估包覆效果的直观的方法

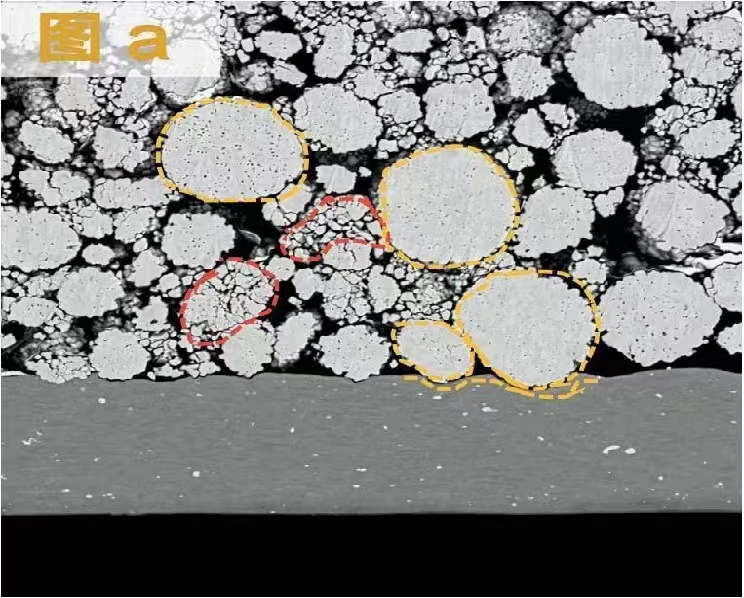

本案为一个辊压案例，其中可见部分NMC二次颗粒已经被彻底压碎（红圈），但也有颗粒即便压入铝箔内，也未破碎（黄圈）。需要检查材料的均匀性，或优化混料配方

↑极片的截面分析，可以用来对极片厚度进行测量，计算极片孔隙率，研究辊压参数是否适当

↑极片的截面分析。研究活性成分，导电剂，粘结剂的分布。图c为电镜能谱一体机表征的电芯极片内电极断面的元素结果。观察电池极片断面涂布状态，可对极片分散剂和添加剂的分布均匀性进行评估

↑电镜拍摄的不同循环阶段的裂纹产生于拓展情况，可见裂纹源于颗粒的核心区域，随着循环次数的升高逐渐向颗粒表面扩散。电池颗粒的晶间裂纹引起锂离子路径的延长-失效，导致电池容量衰减

↑用户在辊压后的极片表面发现了白色可见异常斑点（图a），电镜分析揭示了浆料的质量问题：均匀性或清洁度
